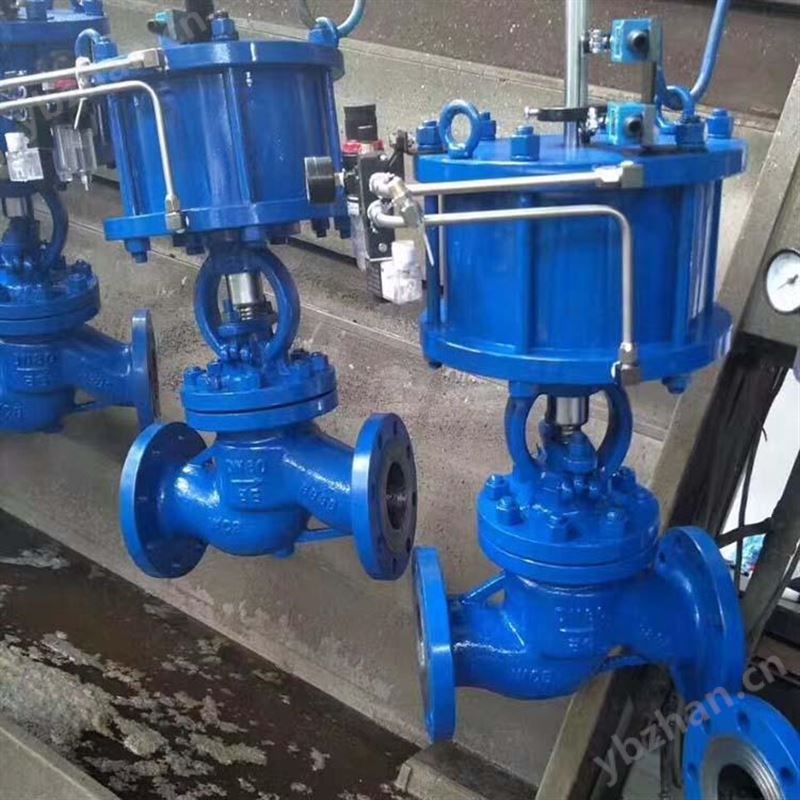

- 氣動截止閥 主要用途本閥采用雙作用氣缸,利用上腔進氣或者下腔進氣來遠距離控制閥門,操作方便、靈活。氣缸使用介質:壓縮空氣,氮?dú)狻=Y(jié)構簡單、制造和維護方便;工作行程小,啟閉時間短;關閉體(閥瓣)與閥座密封面采用錐面密封,關閉力小,耐沖刷,密封可靠。閥座可為更換式閥座,可任意組合與關閉件密封面材料的配對,以滿足工況要求,延長使用壽命。
氣動截止閥 結構特點1、選材考究,符合國內、外相關標準,結構合理,造型美觀。
2、閥瓣、閥座密封面采用鐵基合金堆焊或司太立(Stellite)鈷基硬質合金堆焊而成,耐磨、耐高溫、耐腐蝕、抗擦傷性能好,使用壽命長。
3、閥桿經調質及表面氮化處理,有良好的抗腐蝕性和抗擦傷性。
4、可采用各種配管法蘭標準及法蘭密封面型式,滿足各種工程需要及用戶要求。
5、閥體材料品種齊全,填料、墊片可根據實際工況或用戶要求合理選配,能適用于各種壓力、溫度及介質工況。
6、倒密封采用螺紋連接密封座或本體堆焊奧氏體不銹鋼而成,密封可靠,更換填料可在不停機情況下進行,方便快捷,不影響系統運行。
氣動截止閥 應用規范設計與制造GB/T12235連接端尺寸結構長度GB/T12221法蘭尺寸JB/T79檢驗與試驗JB/T9092材 料碳鋼GB/T12229不銹鋼GB/T12230合金鋼Q/ZB66標 志GB/T12220供 貨JB/T7928
氣動截止閥 主要零件材料及主要用途閥體閥蓋閥瓣密封圈閥桿填料適用介質適用溫度
(≤℃)WCBWCB+D507MOD5772Crl3柔性石墨水、油品、蒸汽425ZGlCrl8Ni9Ti0Crl8Ni9Ti
Stellite12Stellite6lCrl8Ni9TiPTFE硝酸類200ZGlCrl8Ni2Mo2TiCF8M
Stellite12lCrl8Ni2Mo2TilCrl8Ni2Mo2TiPTFE磷酸類、
堿類、混酸200ZG00Crl7Nil4M02CF3M
Stellite12Stel1ite6316LPTFE磷酸類、
尿素、甲銨液200ZGlCr5MOZGlCr5MO
Stellite12Stel1ite625Cr2Mo1VA柔性石墨水、油品、蒸汽550
氣動截止閥 主要外形尺寸、連接尺寸及質量公稱壓力PN(MPa)公稱通徑DN(mm)標準值參考值LDD1nD6bff1Z-φdL1H1.6502301601251001634-φ18185645652901801451201834-φ18232690803101951601352038-φ182327151003502151801552038-φ182327701254002542101852238-φ182837801504802802402102438-φ2328381020060033529526526312-φ2328396725062240535532030312-φ25283114330069846041037530412-φ2528312922.5502301601251002034-φ18185645652901801451202238-φ18232690803101951601352238-φ182327151003502301901602438-φ232327701254002702201882838-φ252837801504803002502183038-φ2528381020060036031027834312-φ2528396725062242537033236312-φ30283114330069848543039040416-φ3028312924.0502301601251008820344-φ181856456529018014512011022348-φ182326908031019516013512122348-φ182327151003502301901601502434.58-φ232327701254002702201881762834.58-φ252837821504803002502182043034.58-φ252838752006003753202822603834.512-φ302831160本閥采用雙作用氣缸,利用上腔進氣或者下腔進氣來遠距離控制閥門,操作方便、靈活。氣缸使用介質:壓縮空氣,氮?dú)狻=Y(jié)構簡單、制造和維護方便;工作行程小,啟閉時間短;關閉體(閥瓣)與閥座密封面采用錐面密封,關閉力小,耐沖刷,密封可靠。閥座可為更換式閥座,可任意組合與關閉件密封面材料的配對,以滿足工況要求,延長使用壽命。
