InfReC R550 系列 紅外熱像儀 超分辨率、超高像素
記錄像素數為 120 萬像素！
具有的高清熱像120Hz高速采樣視頻錄制功能和增強鏡頭陣容
的高性能旗艦機型！
產品特征：
可根據應用和測量溫度范圍選擇三種型號
| R550Pro | 全功能研發模式 | 非常適合測量時間序列數據、具有快速熱行為的微電子元件以及金屬焊接等高溫測量的研發領域。 | 測量溫度范圍 -40 至 +2000°C |
|---|---|---|---|
| R550 | 研發、設備診斷模型 | 非常適合在高處檢查電氣設備和工廠管道。 | 測量溫度范圍 -40 至 +650°C |
| R550S | 結構診斷模型 | 非常適用于混凝土結構和建筑物外墻的剝離診斷。 | 測量溫度范圍 -40 至 +120°C |

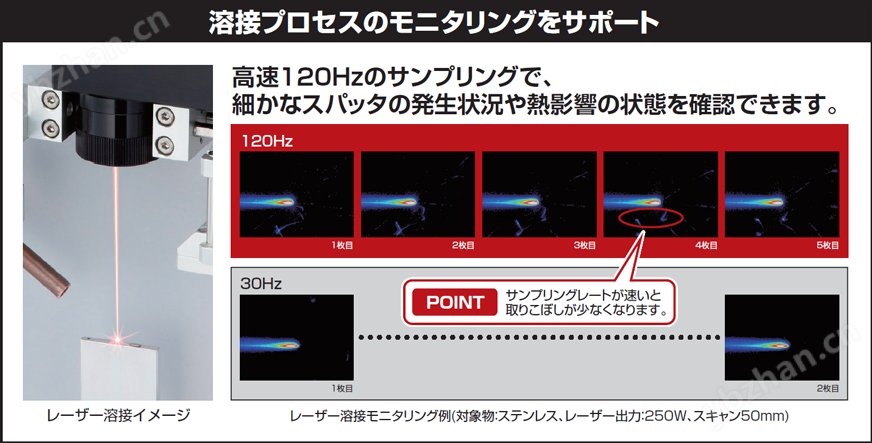

120Hz高速采樣（R550Pro）
窗口模式可以以 120Hz 的速度進行高速拍攝。
您可以檢查激光焊接和電阻焊接過程中的飛濺行為，并分析附近的熱效應。
120Hz：開窗時為 640 × 120
60Hz：開窗時為 640 × 240
30Hz：搖動時為 640 x 480
高清熱像，記錄像素數 120 萬像素
通過多重超分辨率處理，我們實現了任何非制冷熱成像相機的分辨率。
超分辨率 (SR) 模式：1280 x 960 像素空間分辨率：0.58 mrad 等效*1
正常錄制模式：640 x 480 像素空間分辨率：0.87mrad
配備外部觸發輸入自動開始錄音功能*2
結合測試設備和現場設備可以進行可靠的數據記錄。
當相機機身輸入外部觸發信號時，PC上的分析軟件會自動開始錄像。
無需構建使用 I/O 設備的系統，就可以更輕松地與測試設備和現場設備一起記錄數據。
的圖像過濾功能（降噪）進一步提高了溫度分辨率。
配備了 NEC 研究實驗室開發的噪聲處理技術。通過空間濾波減少隨機噪聲，同時保持被測物體的輪廓清晰。
實現 0.025 °C（30 °C 時）的溫度分辨率，非常適合您想要清楚地捕捉細微溫差的無損檢測。
可用于各種場景的豐富鏡頭陣容
可選鏡頭可實現從廣角到微距的清晰測量。
單擊此處了解可選鏡頭規格
實現對熱電偶無法測量的微小物體進行溫度測量的近接放大鏡
由于相機抖動等影響，通過提取特征來正確組合多張圖像時。
R550 Pro
產品功能：
追求現場可操作性
FRZ / REC 按鈕放置在兩個位置，您可以在 2WAY 中按住它。
500萬像素的可見光攝像頭可以實現熱圖像和可見光圖像的“平行顯示”和“復合顯示”。
配備“全自動功能”，可同時調節溫標和對焦
標配三腳架時，配備操作方便的遙控器
使用標準鏡頭可進行至少 58 微米的特寫拍攝
通過組合可達 10 cm 的標準鏡頭和“多重超分辨率處理”功能，無需可選鏡頭即可測量微小物體。
最小空間分辨率：相當于 58 μm * 1 <在超分辨率模式下拍攝時>
寬視角提高工作效率
廣視角和高可操作性讓您即使在有限的空間內也能進行大范圍的拍攝，提高工作效率。
測量視角：水平32°x垂直24°
機身配備多種拍攝模式
可以高像素記錄的超分辨率 (SR) 模式
快速全景模式，可拍攝大范圍達 100°（水平）
標清視頻模式，讓您僅用相機即可錄制高達 3Hz 的視頻* 1
可同時記錄熱圖像和可見光圖像的間隔模式
可通過接點信號與外部設備聯動的觸發輸入和報警輸出功能*1
R550 Pro
配備豐富的測量功能
測量功能，如/溫度跟蹤/⊿T計算/發射率反計算/線輪廓
現場數據確認簡單可靠
豐富的分析軟件
實時測量（在線）
InfReC Analyzer NS9500 Pro for R550（R550Pro 標配）
分析（離線）
InfReC Analyzer NS9500 Std for R550（R550 和 R550S 的標準附件）
數據選擇 → 分析/修正/編輯具有多種功能
圖創建
3種圖形顯示
散熱計算
計算特定圖形區域散發的熱量。分析對象的熱損失。
長度/面積計算
只需輸入到被攝體的測量距離即可計算出設定圖的長度/面積。
全景編輯
在全景（掃描合成）中拍攝的熱圖像可以合并為一張圖像。
報告輸出
使用 Excel 和 Word 模板自由布置圖像和圖表
產品規格：
| 功能 | R550Pro | R550 | R550S | ||
|---|---|---|---|---|---|
| 基本性能 | 探測器 | 二維非冷卻傳感器（微測輻射熱計） | |||
| 測量波長 | 8-14微米 | ||||
| 測量溫度范圍 | -40℃～2000℃ | -40℃～650℃ | -40℃～120℃ | ||
| 溫度分辨率 | 0.025 ℃ at 30 ℃ (提高S/N時) | ||||
| 溫度精度 | ±1℃*1 | ||||
| 幀率 | 30Hz / 60Hz * 2 / 120Hz * 3 | 30赫茲 | |||
| 探測器像素數 | 640 (H) x 480 (V) 像素 | ||||
| 記錄像素數 | 標準時間：640 (H) x 480 (V) 像素 超分辨率（SR 模式）：1280 (H) x 960 (V) 像素 * 4 | ||||
| 測量視角 | 32 ° (H) x 24 ° (V)（安裝標準鏡頭） | ||||
| 空間分辨率 | 標準時間：0.87mrad 超分辨率（SR 模式）：0.58mrad 等效 *5 | ||||
| 測量距離范圍 | 10 cm 至 ∞（配備標準鏡頭時）* 6 | ||||
| 重點 | 自動/手動 | ||||
| 圖像顯示 | 自動功能 | 自動縮放/自動對焦/全自動 | |||
| 調色板 | 7種（橄欖色、彩虹色、虹膜色、亮色、燙鐵色、燙白、燙黑） | ||||
| 漸變顯示 | 256/32/16/8 漸變 | ||||
| 可視圖像顯示 | CMOS 500萬像素 | ||||
| 可視化圖像復合顯示 | 平行、FUSION（可進行透明合成）、畫中畫（可進行透明合成） | ||||
| 顯示功能 | 1-8 倍連續數碼變焦（帶顯示位置滾動功能）、網格顯示、9 畫面多畫面顯示（靜止圖像播放期間） | ||||
| 畫質提升 | 去噪、平均（帶殘像去除功能）、邊緣增強 | ||||
| 測量功能 | 點測溫 | 可移動點x 10，溫度搜索（x 1，最小x 1），2點之間的溫差 | |||
| 區域溫度測量 | BOX 5（顯示每個區域的、和平均溫度） | ―――― | |||
| 線型 | 水平/垂直/水平+垂直 | ||||
| 報警功能 | 報警顯示、報警聲音、顏色報警（ISO）、報警錄像 | ||||
| 報警信號輸出 | ―――― | ||||
| 溫度補償功能 | 發射率校正、環境/背景溫度校正、距離校正、NUC | ||||
| 漂移穩定器 | ―――― | ||||
| 發射率校正 | 多點發射率校正，發射率表功能 | ||||
| 發射率反算功能 | ―――― | ||||
| 錄音/輸出 | 記錄媒體 | SD 卡，兼容 SDHC | |||
| 數據表 | 靜止圖像：帶溫度數據的 JEPG，14 位（可見圖像的同時記錄） 視頻：SVX 文件（專用格式） | ||||
| 數據記錄 | 同時記錄靜止圖像（帶有溫度數據的 JPEG，14 位）和可見圖像 | ||||
| 超分辨率（SR模式） | ○ ○ | ||||
| 快速全景模式 | 相當于水平方向約 100° / 相當于垂直方向約 75° | ||||
| 標清視頻錄制 | 高達 3Hz | ―――― | |||
| 間隔錄音 | 以 3 秒至 60 分鐘的間隔同時記錄可見圖像 | ||||
| 外觸發記錄 | ○ ○ | ―――― | |||
| 語音備忘錄 | 30秒 | ||||
| 文本備忘錄 | 最多 128 個字符（從 SD 卡讀取并附加到熱圖像上） | ||||
| 外部接口 | USB2.0 | USB2.0大容量存儲，視頻傳輸（熱像：30Hz，可見光圖像同時錄制）*7 | |||
| 窗口化傳輸（熱圖像） W1：60Hz（640 x 240 像素） W2：120Hz（640 x 120 像素） | ―――― | ||||
| 外部觸發輸入自動錄音功能 | ―――― | ||||
| 視頻輸出 | NTSC / PAL 切換 RCA 連接器 | ||||
| 報警輸出 | 無電壓觸點信號 | ―――― | |||
| 外部觸發輸入 | 脈沖信號 | ―――― | |||
| 其他 | 顯示設備 | 3.5 英寸彩色 LCD 監視器（帶傾斜機制和亮度調節） 彩色 LCD 取景器（帶傾斜機制） | |||
| 拍攝輔助功能 | 有線遙控器、激光筆（紅色 2 類，符合 PSC 的產品）、LED 燈 | ||||
| 耐環境性 | 工作環境溫度/濕度 | -15℃～50℃，90%RH（無凝露） | |||
| 儲存溫度/濕度 | -40℃～70℃，90%RH（無凝露） | ||||
| 振動、沖擊 | 29.4m/sec2 (3G), 294m/sec2 (30G) | ||||
| 電磁兼容 | CE 兼容標準（A 類） | ||||
| 防塵/防濺結構 | 相當于防護等級 IP54 | ||||
| 電池壽命 | 2.5小時 | ||||
| 交流電 | AC100V-220V, 50 / 60Hz | ||||
| 外形尺寸 | 約 121mm (H) x 105mm (W) x 195mm (D) 不包括突出部分 | ||||
| 大量的 | 1.3kg以下*包括電池 | ||||
| 標準配件 | 便攜包、SD 卡、USB 數據線、線控遙控器、手帶、頸帶、鏡頭保護帽、使用說明書、免費/試用版軟件集（CD-ROM）、電池組 | ||||
| 標配PC軟件 |
|
| |||
環境溫度：20～30℃范圍1（否則：±2或±2%）
設置窗口模式 W1 (640 x 240) 時的幀率
設置窗口模式 W2 (640 x 120) 時的幀率
僅支持靜止圖像
通過提取由于相機抖動等影響的特征而正確組合多張圖像時的效果
保證溫度精度為 30 cm 至 ∞
30Hz 傳輸僅傳輸熱圖像。可見圖像傳輸速度為 15Hz
R550 和 R550S 的視頻傳輸需要單獨升級（選項）到 InfReC Analyzer NS9500 Professional。
測量距離和視野
視場和空間分辨率等于測量距離。
| 鏡頭類型 | 2倍長焦鏡頭 | 標準鏡頭 | 2 倍視場放大鏡 | 3倍視場放大鏡 | ||
|---|---|---|---|---|---|---|
| 距離 1m | 視場 (H) x (V) | 29 x 22 厘米 | 57 x 42 厘米 | 128 x 92 厘米 | 211 x 149 厘米 | |
| 空間分辨率 | 標準模式 | 0.44mm | 0.9mm | 1.74mm | 3.1mm | |
| 超分辨率 (SR) 模式 * | 0.3mm | 0.6mm | 1.16mm | 2.1mm | ||
特寫放大鏡（可選）
| 鏡頭類型 | 21 μm 近攝 鏡頭 | 52 μm 近攝 鏡頭 |
|---|---|---|
| 解析度 | 21微米 | 52微米 |
| 工作距離（WD） | 22mm | 56mm |
| 測量視野范圍 | 13 x 10 毫米 | 33 x 25 毫米 |
通過提取由于相機抖動等影響的特征而正確組合多張圖像時的計算值。
可選鏡頭
我們擁有可在各種情況下使用的豐富鏡頭陣容。
21 μm近接放大鏡IRL-C021UB20
| 測量溫度范圍 | -40 至 650°C |
|---|---|
| 測量視野范圍 | 13mm (H) x 10mm (V) |
| 解析度 | 21微米 |
| 工作距離 | 22mm |
| 外形尺寸 | φ59 x 27.9mm |
| 大量的 | 145g以下 |
52 μm 近接放大鏡 IRL-C052UB
| 測量溫度范圍 | -40 至 650°C |
|---|---|
| 測量視野范圍 | 33mm (H) x 25mm (V) |
| 解析度 | 52微米 |
| 工作距離 | 56mm |
| 外形尺寸 | φ44 x 30mm |
| 大量的 | 105g以下 |
2x 長焦鏡頭 IRL-TX02D
| 測量溫度范圍 | -40 至 2000°C |
|---|---|
| 測量視角 | 16° (H) x 12° (V) |
| 空間分辨率 | 0.44mrad |
| 測量距離范圍 | 2m ~ ∞ |
| 外形尺寸 | φ 64 x 22 毫米 |
| 大量的 | 125g以下 |
2x 視場放大鏡 IRL-WX02D
| 測量溫度范圍 | -40 至 2000°C |
|---|---|
| 測量視角 | 64°（水平）x 48°（垂直） |
| 空間分辨率 | 1.74mrad |
| 測量距離范圍 | 0.1m ~ ∞ |
| 外形尺寸 | φ 80 x 63 毫米 |
| 大量的 | 230g以下 |
3倍視場放大鏡IRL-WX03D
| 測量溫度范圍 | -40 至 2000°C |
|---|---|
| 測量視角 | 93°（水平）x 73°（垂直） |
| 空間分辨率 | 3.10mrad |
| 測量距離范圍 | 0.1m ~ ∞ |
| 外形尺寸 | φ 59 x 89.3 毫米 |
| 大量的 | 330g以下 |
如果要將可選鏡頭加裝到交付的相機機身上，則需要校準相機機身的溫度。
R550Pro與選配鏡頭的組合，650°C以上的溫度校準需要單獨支付“選配鏡頭2000°C高溫范圍校準費”。
至于可選鏡頭，3種鏡頭可以與相機機身組合。
可選項目
| 產品名稱 | 模型 | 規格 |
|---|---|---|
| PowerKit A 國產 | PKA-100VDM |
|
其他選項
| 產品名稱 | 型號 | 備注規格 |
|---|---|---|
| 可選鏡頭2000℃高溫范圍校準成本 | IRR-HOPLA | 溫度校準范圍：~2000℃ |
| AC適配器（國產） | RC60M-09DS3S-DOPZ | 國內使用（不符合海外安全標準） |
| 電池組（2 個端子） | 2UR18650F | 鋰離子電池 |
| 電池充電器（2個端子） 國內 | HP3201L-8.4V | 國內使用（不符合海外安全標準） |
| 液晶罩 | IRU-F01A | |
| 三腳架輕碳 E83 | 108314 | 由 SLIK 制造，供家庭使用 |
| 相機支架 HC500 + XYZ theta | HC500 + XYZ Theta 平臺 | |
| NS9500PRO 升級套件 | NS9500PRO 升級套件 | 將 NS9500 標準版升級為 NS9500 專業版 |
我們還有機身和鏡頭的校準證書，以及檢驗報告。請與我們聯系以獲取更多信息。
