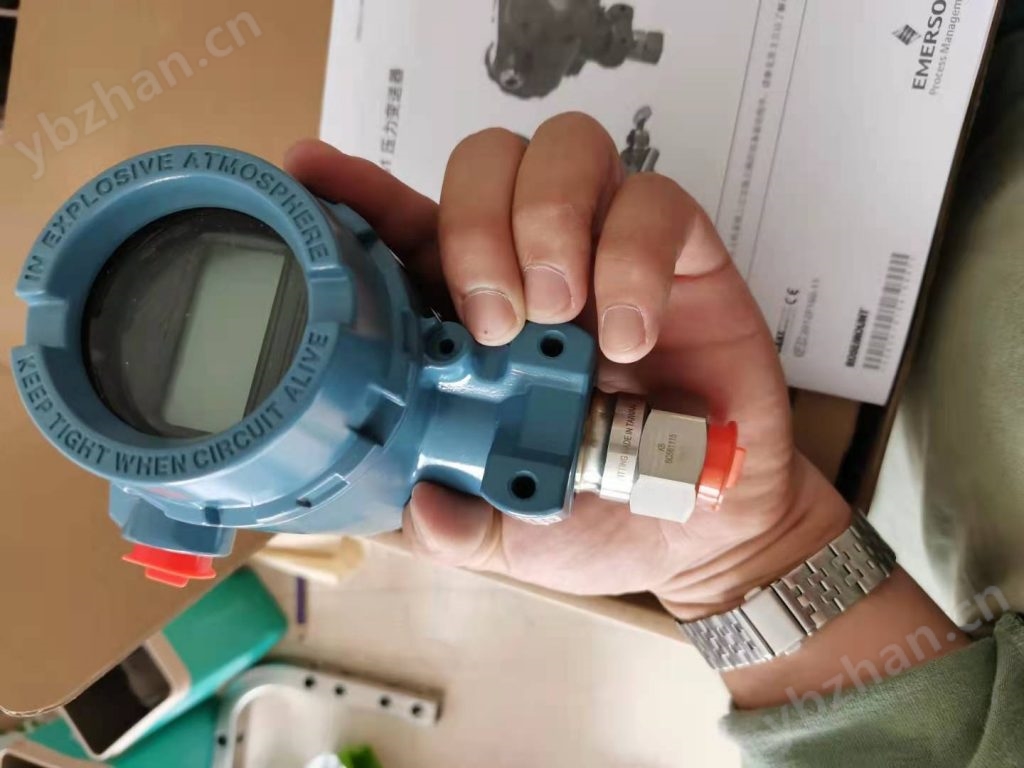

Rosemount羅斯蒙特3051壓力變送器
3051DP差壓3051DG表壓壓力變送器Rosemount產品數據表選型資料

3051DP差壓3051DG表壓壓力變送器
型號 | 變送器類型 | |||||
3051D | 共平面壓力變送器 | |||||
測量類型 | ||||||
標準 | 標準 | |||||
P | 差壓 | ★ | ||||
G | 表壓 | ★ | ||||
壓力范圍 | ||||||
3051DP | 3051DG | |||||
標準 | 標準 | |||||
1 | -6.216 kPa 至 6.216 kPa | -6.216 kPa 至 6.216 kPa | ★ | |||
(–25 至 25 inH2O) | (–25 至 25 inH2O) | |||||
2 | -62.1603 kPa 至 62.1603 kPa | -62.1603 kPa 至 62.1603 kPa | ★ | |||
(–250 至 250 inH2O) | (–250 至 250 inH2O) | |||||
3 | -248.641 kPa 至 248.641 kPa | -97.7159 kPa 至 248.641 kPa | ★ | |||
(–1000 至 1000 inH2O) | (–393 至 1000 inH2O) | |||||
4 | -2068.431 kPa 至 2068.431 kPa | -97.9057 kPa 至 2068.431 kPa | ★ | |||
(–300 至 300 psi) | (–14.2 至 300 psi) | |||||
5 | -13789.54 kPa 至 13789.54 kPa | -97.9057 kPa 至 13789.54 kPa | ★ | |||
(–2000 至 2000 psi) | (–14.2 至 2000 psi) |
變送器輸出 | ||||||
標準 | 標準 | |||||
A(1) | 4–20 mA,采用基于 HART 協議的數字信號 | ★ | ||||
結構材料 | ||||||
工藝法蘭類型 | 法蘭材料 | 排放 / 排氣閥 | ||||
標準 | 標準 | |||||
2 | 共平面式 | 316 不銹鋼 | 316 不銹鋼 | ★ | ||
3(2) | 共平面式 | 鑄鐵 C-276 | 合金 C-276 | ★ | ||
6 | 共平面式 | 304 不銹鋼 | 316 不銹鋼 | ★ | ||
7(2) | 共平面式 | 316 不銹鋼 | 合金 C-276 | ★ | ||
0 | 備選工藝連接 | ★ |
隔膜 | ||||
標準 | 標準 | |||
2(2) | 316L 不銹鋼 | ★ | ||
3(2) | 合金 C-276 | ★ | ||
O 型環 | ||||
標準 | 標準 | |||
A | 玻璃充填聚四氟乙烯 PTFE | ★ | ||
B | 石墨充填聚四氟乙烯 PTFE | ★ | ||
傳感器填充液 | ||||
標準 | 標準 | |||
1 | 硅油 | ★ | ||
2 | 惰性油 | ★ | ||
外殼材料 | 電氣接口尺寸寸 | |||
標準 | 標準 | |||
A | 鋁 | ?–14 NPT | ★ | |
B | 鋁 | M20 × 1.5 | ★ | |
HART 修訂版配置 | ||||
標準 | 標準 | |||
HR5(4)(3) | HART 版本 5 的配置 | ★ | ||
HR7(4) (5) | HART 版本 7 的配置 | ★ | ||
選件(隨選定型號提供) | ||||
備選法蘭(6) | ||||
標準 | 標準 | |||
H2 | 傳統法蘭, 316 不銹鋼,不銹鋼排氣 / 排液閥 | ★ | ||
H3(2) | 傳統法蘭, C 合金 , 合金 C-276 排氣 / 排液閥 | ★ | ||
H7(2) | 傳統法蘭, 316 不銹鋼,合金 C-276 排氣 / 排液閥 | ★ | ||
閥組組件 | ||||
標準 | 標準 | |||
S5 | 組裝到羅斯蒙特 301 或 305 一體化閥組 | ★ | ||
S6 | 組裝到羅斯蒙特 304 閥組或連接系統 | ★ | ||
一體安裝型一次元件 | ||||
標準 | 標準 | |||
S3 | 組裝到羅斯蒙特 405 緊湊型孔板 | ★ | ||
S4(7) | 組裝到羅斯蒙特阿牛巴或羅斯蒙特 1195 一體化孔板 | ★ | ||
密封組件 | ||||
標準 | 標準 | |||
S1 | 組裝到一個羅斯蒙特 1199 遠傳件 | ★ | ||
S2(8) | 組裝到兩個羅斯蒙特 1199 遠傳件 | ★ |
變送器輸出 | ||||||
標準 | 標準 | |||||
A(1) | 4–20 mA,采用基于 HART 協議的數字信號 | ★ | ||||
結構材料 | ||||||
工藝法蘭類型 | 法蘭材料 | 排放 / 排氣閥 | ||||
標準 | 標準 | |||||
2 | 共平面式 | 316 不銹鋼 | 316 不銹鋼 | ★ | ||
3(2) | 共平面式 | 鑄鐵 C-276 | 合金 C-276 | ★ | ||
6 | 共平面式 | 304 不銹鋼 | 316 不銹鋼 | ★ | ||
7(2) | 共平面式 | 316 不銹鋼 | 合金 C-276 | ★ | ||
0 | 備選工藝連接 | ★ |
安裝架(9) | |||||||
標準 | 標準 | ||||||
B1 | 用于 2 英寸管道安裝的傳統法蘭安裝架,碳鋼螺栓 | ★ | |||||
B2 | 用于面板安裝的傳統法蘭安裝架,碳鋼螺栓 | ★ | |||||
B3 | 用于 2 英寸管道安裝的傳統法蘭扁平安裝架,碳鋼螺栓 | ★ | |||||
B4 | 用于 2 英寸管道或面板安裝的共平面法蘭安裝架,全不銹鋼 | ★ | |||||
B7 | 帶 300 系列不銹鋼螺栓的 B1 安裝架 | ★ | |||||
B8 | 帶 300 系列不銹鋼螺栓的 B2 安裝架 | ★ | |||||
B9 | 帶 300 系列不銹鋼螺栓的 B3 安裝架 | ★ | |||||
BA | 帶 300 系列不銹鋼螺栓的不銹鋼 B1 安裝架 | ★ | |||||
BC | 帶 300 系列不銹鋼螺栓的不銹鋼 B3 安裝架 | ★ | |||||
產品認證 | |||||||
標準 | 標準 | ||||||
E3 | 中國 NEPSI n 型 | ★ | |||||
E7 | IECEx 防火,防粉塵起火 | ★ | |||||
E8 | ATEX 防火防塵認證 | ★ | |||||
I1 | ATEX 本安,防塵 | ★ | |||||
I3 | 中國 NEPSI 本安 | ★ | |||||
I7 | IECEx 本安 | ★ | |||||
K7 | IECEx 防火,防粉塵起火,本安, n 型 (I7、 N7 和 E7 的組合) | ★ | |||||
K8 | ATEX 防火,本安, n 型,防塵 (E8、 I1 和 N1 的組合) | ★ | |||||
N1 | ATEX n 型認證,防塵 | ★ | |||||
N3 | 中國 NEPSI 防火 | ★ | |||||
N7 | IECEx n 型認證 | ★ | |||||
螺栓材料 | |||||||
標準 | 標準 | ||||||
L4 | 奧氏體 316 不銹鋼螺栓 | ★ | |||||
L5 | , | B | 級 | 7M | 螺栓 | ★ | |
ASTM A 193 | |||||||
顯示與界面選項 | |||||||
標準 | 標準 | ||||||
M5 | LCD 顯示屏 | ★ | |||||
校準證書 | |||||||
標準 | 標準 | ||||||
Q4 | 校準證書 | ★ | |||||
材料可追溯性認證 | |||||||
標準 | 標準 | ||||||
Q8 | EN 10204 3.1.B 規定的材料可溯性認證 | ★ | |||||
安全質量認證 | |||||||
標準 | 標準 | ||||||
QT | 符合 IEC 61508 的安全認證(帶 FMEDA 證書) | ★ | |||||
配置按鈕 | |||||||
標準 | 標準 | ||||||
D4 | 模擬零點和量程 | ★ | |||||
DZ | 數字零點微調 | ★ |
瞬變保護 | |||
標準 | 標準 | ||
T1 | 瞬變保護接線端子 | ★ | |
軟件配置 | |||
標準 | 標準 | ||
C1 | 定制軟件配置(訂購時需要填寫好 CDS 00806-0100-4001) | ★ | |
報警水平 | |||
標準 | 標準 | ||
C4 | 模擬輸出水平符合 NAMUR NE 43 建議,高位報警 | ★ | |
CN | 模擬輸出水平符合 NAMUR NE 43 建議,低位報警 | ★ | |
CR | 自定義報警與飽和信號水平,高位報警 (需要 C1 和配置數據表) | ★ | |
CS | 自定義報警與飽和信號水平,低位報警 (需要 C1 和配置數據表) | ★ | |
CT | 低位報警 (標準羅斯蒙特報警和飽和水平) | ★ | |
壓力測試 | |||
擴展型 | |||
P1 | 水壓測試證書 | ||
工藝區清潔 | |||
擴展型 | |||
P2 | 特殊維修清洗 | ||
法蘭適配器 | |||
標準 | 標準 | ||
DF(10) | 1/2–14 NPT 法蘭轉換頭 | ★ | |
排氣 / | 排液閥 | ||
擴展型 | |||
D7 | 無排氣 / 排液閥的共面法蘭 | ||
導管堵頭 | |||
標準 | 標準 | ||
DO(11) | 316 不銹鋼導管堵頭 | ★ | |
靜壓 | |||
標準 | 標準 | ||
P7 | 3626 psig (250 bar) 靜壓限值 ( 3051DP 量程 2–5) | ★ | |
典型型號:3051DP 2 A 2 2 A 1 A HR5 B4 |
