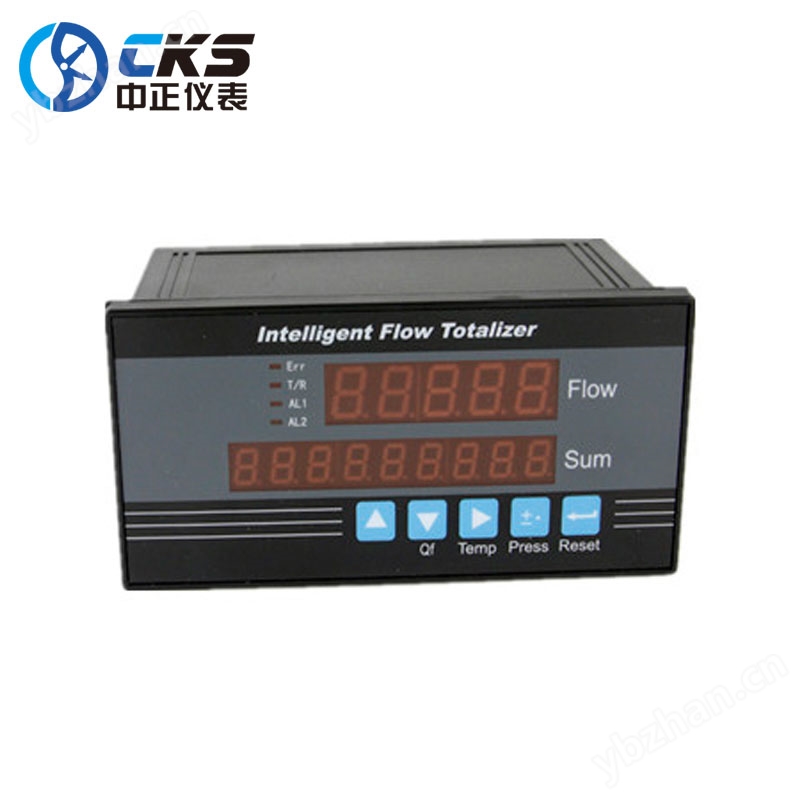

CKS-SX-LJ系列智能流量積算儀概述
儀表以微處理器為基礎、功能齊全、有通訊能力、能與各種流量變送器、傳感器配合使用。如：孔板，彎管，電磁，超聲，渦街（電流/頻率）等，由于進行了周密的可靠性設計，使儀表具有良好的電磁兼容性和可靠性。
〖儀表能對下列流體進行準確的聯機運算〗
蒸 汽 …… 根據IAPWS-IF97公式計算蒸汽的質量流量和熱量流量；
一般氣體 …… 溫度、壓力補償測量標準體積流量和質量流量，包括濕氣體的干部分流量計算和“壓縮系數”（Z）補償；
天 然 氣 ……溫度、壓力補償測量標準體積流量和質量流量，包括天然氣“超壓縮系數”（Fpv）補償；
液 體 …… 溫度補償或密度補償測量標準體積流量和質量流量；
在使用中您有新的建議和設想請及時轉告本公司，以便為您提供更好的產品。
CKS-SX-LJ系列智能流量積算儀概述特點
多種流量運算模式自由組合
多種密度補償方式自由組合
隔離的變送輸出方式，輸出量程可設置
具有協議大、小流量功能
提供12V和24V供電，可直接為外接變送器供電
可實現流量或累積量的上、下限報警輸出
軟件校準，零點自動補償，性能穩定可靠
CKS-SX-LJ系列智能流量積算儀概述技術指標
1. 流量信號輸入
a、 傳感器：差壓變送器、渦街流量計、電磁流量計等
b、 信號類型：0-10mA、4-20 mA或0-5000Hz（V低≤1V，V高≥4V）
2. 壓力信號輸入（補償信號）
a、 傳感器：壓力變送器
b、 信號類型：0-10mA、4-20 mA
3. 溫度輸入信號（補償信號）
a、 傳感器：溫度變送器，鉑電阻、K型熱電偶、E型熱電偶
b、 信號類型：0-10mA、4-20 mA或Pt100、mV信號
4. 輸出信號
模擬輸出4-20 mA或開關量輸出繼電器接點
5. 測量精度
模擬量：0.2%*F.S，頻率量：0.1*F.S
6. 運算精度
優于2*10-5%
7. 通訊功能
具有RS485或RS232光電隔離通訊接口，防雷電保護
8. 具有多種流量運算程序組合
9. 具有密度自動補償功能組合
10. 顯示功能
可顯示瞬時流量、累積流量、壓力、溫度、當前時間和停電記錄等
11. 具有協議大、小流量功能
12. 自動修復功能
除軟件看門狗外，硬件系統配置有看門狗，上、掉電復位系統，一旦程序出錯，或意外死機，可保證儀表強行恢復運行
13. 斷電保護功能
機內的運算結果和用戶設定的數據在斷電時不會丟失，保存時間十年以上
14. 輸出電源
DC 24V/70mA；12V/100Ma
15.計算公式
（1） 孔板式流量計：差壓變送器不帶開方功能；
F＝K（dp*ρ）1/2
K-流量系數 dp－孔板差壓 ρ－介質密度
壓力－補償壓力 溫度－補償溫度（攝氏度）
（2） 孔板式流量計：差壓變送器帶開方功能；
F＝K*dp*ρ1/2
K-流量系數 dp－孔板差壓 ρ－介質密度
（3） 渦街流量計：
F＝3.6*ρ*f÷K
K-流量系數 f－渦街流量計 ρ－介質密度
（4） 電磁式流量計（比例）
F＝K *ρ*dp
K-流量系數 ρ－介質密度 dp－比例信號
（5） 渦輪式流量計：
F＝K *ρ*dp
K-流量系數 ρ－介質密度 dp－脈沖數
16.密度補償方式：
（a） 飽和蒸汽流量測量：ρ為自動補償，即儀表測量出補償壓力或者溫度信號后，根據壓力或都溫度補償信號，然后自動進行查表求出蒸汽密度，飽和蒸汽流量測量只需溫度或者壓力補償其中之一，若兩者都存在則以壓力信號作為補償信號。
（b） 過熱蒸汽流量測量：ρ為自動補償，即儀表測量出補償壓力和溫度信號后，自動進行查表求出蒸汽密度，兩種補償信號必須同時存在，其中一種補償信號斷線，則以對應的設定值參與計算流量值。
（c） 壓縮氣體流量測量：可采用壓力補償、溫度補償和溫度壓力同時補償，
壓力補償公式：ρ＝A0*P+B0，取兩種工況下的密度值和壓力值即可算出A0和B0系數；
溫度補償公式：ρ＝A0*T+B0，取兩種工況下的密度值和溫度值即可算出A0和B0系數；
