C142 巖石三軸壓縮試驗機YS-1500
巖石三軸蠕變?cè)囼?yàn)機
巖石三軸抗壓強度試驗時在三軸軸向壓力下測定試件的強度和變形的方法。計算試件在三軸壓縮條件下的強度和變形參數。還可測定巖石壓縮抗剪強度及泊松比。通常情況下采用側壓條件下的不固結排水、不測孔隙水壓力的三軸抗壓強度試驗。
實驗過程：首先將制備好的巖石試件套上防油乳膠套放于三軸壓力室內，使巖石試樣承壓塊和球座對中，然后將三軸壓力室置于壓力試驗機上，使壓力室與承壓板對中。開機以0.05mm/min加載速率同步施加側向壓力（圍壓）和軸向壓力至預設定的側向壓力值，并保持側圍壓力不變，而后以每秒0.5MPa～6MPa的加載速率加載軸向壓力，直至試件破壞，記錄試驗過程中軸向荷載和變形值。
主要組成：油壓加載裝置，三軸壓力室耐高壓90MPa，圍壓加載裝置，計算機采集控制儀及分析系統。
1、液壓加載裝置：1500kN 精度±12N
2、三軸壓力室：包括一個鋼體和兩個鋼制端帽安裝試樣時兩端帽旋緊還包括兩個自密封接頭，一個用于側向圍壓與液壓控制系統相連，另一個與液壓壓力控制系統相連，測試滲透，孔壓。厚壁無縫鋼制材料，可耐高壓80MOa
3、試樣尺寸：￠50mm×100mm ￠25×100mm 也可選配其它尺寸。
4、側圍壓加載：0～50MPa，精度0.1MPa 任意設定恒定壓力，液晶顯示，數字控住。
5、反壓滲透：0～16MPa，精度0.1MPa 任意設定恒定壓力，液晶顯示，數字控住。選配。
6、軸壓變形（回彈）量程：0～10mm±0.001mm
7、側向變形量程：0～4mm±0.001mm
8、泊松比：軸向變形與側向變形比
9、壓力機上下壓盤尺寸：￠300mm
10、壓力機上下壓板.大間距：400mm
11、壓力機活塞.大行程：50mm
12、供電電源：380V±10%，50Hz
13、巖石壓力室工作介質：液壓油
14、壓力機外形尺寸（長×寬×高）（mm）：890×450×1340

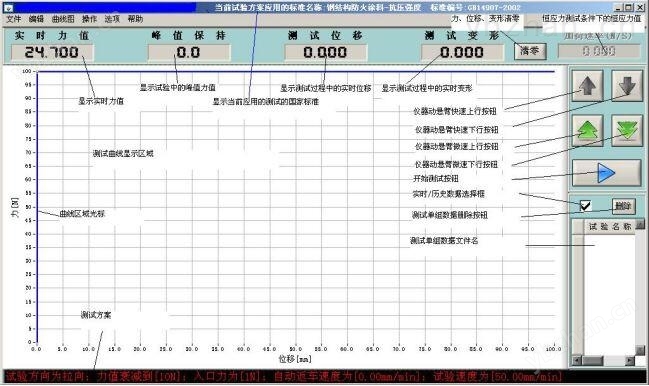

15、通過自動采集和分析軟件對巖石三軸適試驗過程中數據進行實時采集、分析評定。
巖石徑向變形計
技術參數：
1、軸重壓測圓形樣徑向變形
2、量程：0-4mm，精度：0.001mm，分辨率：0.001mm
3、試樣圓形：φ25*50mm、φ50*100mm、φ100*200mm
4、把所測試樣放入變形計內，再連接變形計及試樣裝入圓形壓力室內，加圍壓及軸壓
5、供電：5V
6、 輸出：毫伏電壓
主要技術參數
| 類別 | 名稱 | 技術參數 |
1 |
| 極限試驗力 | 300kN 1000kN |
精度等級 | 1級 | ||
2 | 荷載 參數 | 試驗力測量范圍 | 0.4%～....FS（滿量程） |
試驗力示值誤差 | 示值的±0.5%以內 | ||
試驗力分辨率 | .大試驗力的±1/300000，全程不分檔，且全程分辨率不變 | ||
3 | 位移 參數 | 位移示值誤差 | 示值的±0.2%以內 |
位移分辨率 | 0.015μm | ||
4 | 控制 參數 | 力控速率調節范圍 | 0.005～5%FS/s |
力控速率控制精度 | 速率＜0.05%FS/s時，為設定值的±2%以內，速率≥0.05%FS/s時，為設定值的±0.5%以內； | ||
恒力 | 0.5%～....FS | ||
設定值≥10%FS時，為設定值的±0.5%以內，設定值＜10%FS時，為設定值的±1%以內 | |||
5 | 試驗夾具 （選配） | 巖石劈裂夾具 | φ25*100mm φ50*100mm φ100*100mm |
巖石變角剪夾具 | φ50*50mm 50*50mm φ570*50mm 70*70mm α角 選用30°38°45°50°55°60°65° | ||
巖石抗彎拉強度夾具 | 三支點夾具：50×50×250mm | ||
6 | 壓縮試驗 參數 | 方形及圓柱體試件 | Φ100×100mm |
Φ25×50mm Φ50×100mm | |||
7 | 三軸壓力室 | 根據試樣規格選配 | 厚壁無縫鋼制材料，可耐高壓80MOa |
