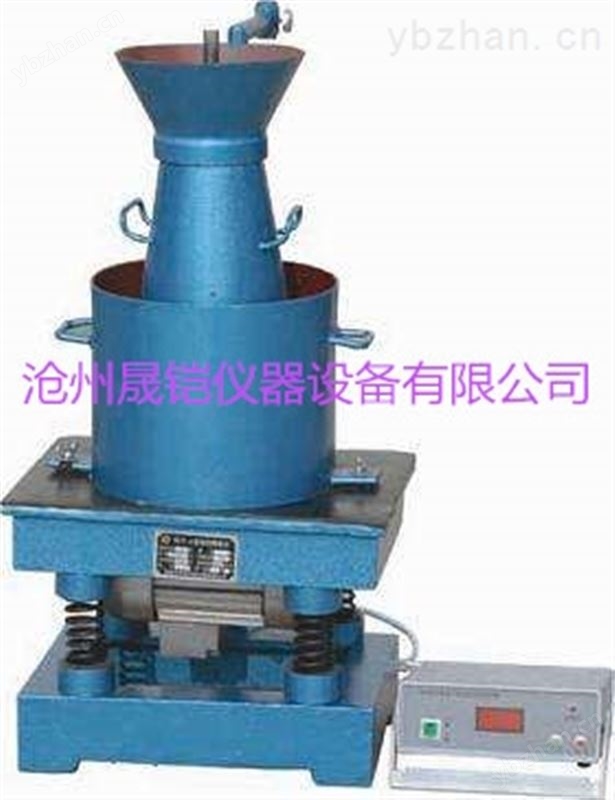

HVC-1型數顯混凝土維勃稠度儀

一、概述：
混凝土維勃稠度儀適用于粒徑不大于40mm ，維勃稠度值在5-30秒之間的混凝土拌合物稠度的測定。儀器符合GB/T 50080-2002（GBJ80-85）《普通混凝土拌和物性能試驗方法》、JG 3043等標準中關于混凝土拌和物維勃稠度試驗的有關規定。
二、技術參數：
1、坍落度筒：頂部內徑：100±2mm 筒高：3000±2mm 底部內徑：200±2mm。
2、容器： 內徑240±2mm 內高200±2mm
3、震動頻率：3000±200次/分
4、震動臺振幅（裝有空容器）：0.5±0.1mm
5、電機功率：250W
6、外形尺寸：380*500*670
7、重量：50KG
三、結構原理
本儀器如圖（一），由以下部分組成：
1、容器內徑240±5mm ，高為200±2mm。
坍落度筒其內部尺寸為：底部直徑200±2mm，頂部直徑100±2mm，高度300±2mm。
2、旋轉架與測桿（12 ）及喂料口（10）相連。測桿下部安裝有透明且水平的圓盤（14） ，并用定位螺釘（9）把測桿（12）固定在旋轉架（11）的導向孔中。旋轉架（11）安裝在立柱（16）上通過十字凹槽來控制方向，并用固定螺絲來固定其位置，就位后測桿（12）與喂料口（10）的軸線與容器（6）的軸線重合。
透明圓盤直徑為230±2mm，厚度為10±2mm。荷重塊直接固定在圓盤上。由測桿、圓盤及荷重塊組成的滑動部分總重量為2750±50g。
3、搗棒：直徑16 mm，長600mm的鋼棒，端部應磨圓。
4、震動臺：工作頻率50±3Hz ，空載振幅0.5±0.05mm。
四、混凝土維勃稠度儀的調整
1、儀器調水平
儀器出廠前臺面對底平面的不平行度小于1mm ，其測量方法是：將震動臺放在平臺上，用高度尺測臺面四角處的高度，其高度應小于1mm，使用中如發現超差，必須重新調整。調整的方法是：修整四個機腳的厚度。
2、調零位
將坍落度筒（7）放在容器（6）內，在坍落度筒（7）內裝配重物（其重量相當于料重的重物）。松開四個螺檢（18 ） ，將喂料斗（10）扣緊于坍落度筒上緣，并使旋轉架（11）和立柱（16 ） 按圖（一）中位置扣好，然后擰緊四個六角頭螺檢。松開定位螺釘（9） ，按圖位置使透明圓盤（14）放在坍落度筒（ 7）上，并使立柱和導桿扣好，對準零刻度線進行調零。
五、混凝土維勃稠度儀測試步驟
1、把本儀器放在堅實水平的平臺上，用濕布把容器、坍落度筒、喂料口內壁及其它用具濕潤。
2、將喂料口提到坍落度筒上方扣緊，校正容器位置，使其軸線與喂料口軸線重合，然后擰緊蝶形螺母。
3、把按要求取得的混凝土試樣用小鏟將料分三層裝入坍落度筒內，每層料搗實后約為高度的三分之一，每層截面上用搗棒均勻插搗25下，插搗第er層和頂層時應插透本層，并使晟鎧儀器搗棒剛剛進入下一層頂層，插搗完畢后刮平頂面。
4、使喂料口、圓盤轉離，垂直地提起坍落度筒，此時并應注意不使混凝土試樣產生橫向扭動。
5、把透明圓盤轉到混凝土圓臺體頂面，放松定位螺絲，降下圓盤，使其能輕輕接觸到混凝土頂面。
6、按控制器“啟動／停止”按鈕，同時按下秒表計時，當震動到透明圓盤的底面被水泥漿部滿的瞬間再按“啟動/停止”按妞，同時按下秒表停止計時，震動停止，讀出秒表晟鎧儀器數值（時間：單位秒）即為該混凝土拌合物的維勃稠度值。
注：如提起坍落度筒，試體坍邊或剪壞，則試樣作廢并另取試樣重做，如連續兩次都發生這些現象，則所取混凝土不能做這項試驗。
六、混凝土維勃稠度儀的維護和檢查
1、每使用一次，必須將容器、喂料口、坍落度筒及透明圓盤洗凈，并用布擦凈，尤其是透明圓盤上的泥漿必須擦凈，以便下次觀察。（清洗儀器后將儀器擦干，特別是電器部分一定要注意防潮）。
