簡介：

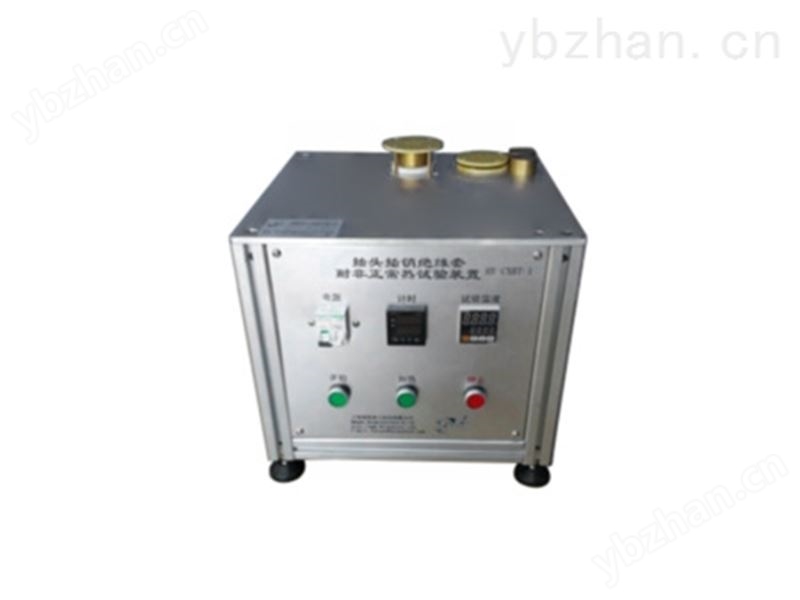

      本裝置按照GB2099.1-2008中28.1.2以及IEC60884-1圖40的要求制作。

適用范圍：

       用于對插銷有絕緣套的插頭進行耐非正常熱和耐燃測試，模擬可能受電熱應力且劣化會損害插接裝置安全性能的絕緣部件，不得因暴露在過熱和火焰下而受到過度損壞。

參數：

       該試驗裝置由緣板A和金屬部件B組成。A和B之間應有3mm的空隙。這一距離通過調節達到，應不影響插銷四周的空氣循環。絕緣板A的正表面應為圓形，并應是平的；其直徑應等于有關標準活頁中給出的插頭插合面zui大允許尺寸的兩倍；絕緣板A的厚度應為5mm。金屬部件B應是黃銅制品，長度至少20mm，形狀與有關標準活頁規定的插頭的zui大輪廓線一樣；該金屬部件的其余部分，應加工成通過傳導方式加熱被試電器附件，并且能將通過對流和輻射對被試電器附件的熱傳遞降到zui低；在距離金屬部件正表面7mm處的對稱位置上插入熱電偶；金屬部件B中的插銷插孔的尺寸，應比有關標準活頁給出的插銷zui大尺寸大0.1mm；插銷間的距離應與有關的標準活頁中給出的相同；插孔應有足夠的深度。
