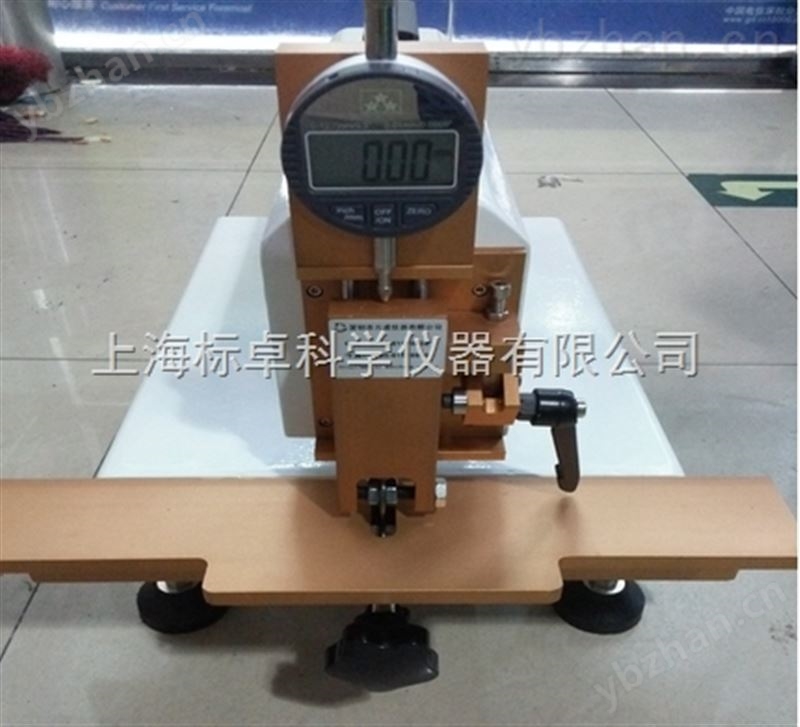

一、機器名稱：殘厚測量儀 V-CUT
二、機器說明:
  本司現生產的V槽殘厚測量儀經過多年生產制造經驗，及吸取眾多用戶的反饋意見，也經過多次技術改進及機身外觀的改良，呈現給大家的是精密而又優質的主營產品！
選用的百分表，測量刀片，機身外殼之部件皆可靠性高，精密，耐用，質量優良，以保證各部件性能運行穩定！
  尤其外觀結構緊湊，輕巧優美、外殼均選用上等金屬材質制作，操作方便簡單！
三、機器相關參數介紹：
1、數顯表精度:  0.01mm
2、有效延伸zui長尺寸:  250mm
3、超硬白鋼圓形刀頭
4、機器尺寸: 395mm*L365mm*W500mmH
5、重量：12KG
四、操作說明
1、開啟百分表：按測量儀百分表上的“ON/OF”按鈕，直至顯示數字，然后按“ZERO”歸零。
2、 校正原點：操作上刀座搖擺把手使用其輕輕往下落，使上刀與下刀刀刃對齊，如百分表上顯示數字非“0.00”則需長按Zero鈕復位。
3、 V槽測試：操作搖擺把手把上刀座往上提，雙手把需要進行測試的V槽放置于下刀尖之上，再把上刀座放下，然后直接讀取百分表上之?dāng)?shù)值即為需測量之殘厚值，按“INCH”可轉換公英制,適合不同讀數需求.
      （刀刃需接觸PCB板V槽處)
4、 測量完成后把上刀座置于zui高位，在兩刀之間放置一張大約厚為5mm的普通軟紙塊，避免不小心上刀座落下?lián)p壞刀刃。
5、關閉百分表：按測量儀百分表上的“ON/OF”按鈕，直至無數顯示，避免長期開啟損耗百分表電量。
五、產品特點
 1．操作簡單，使用方便。
 2．測量數據液晶屏幕顯示。
 3．任意位置’’置零’
 4．任意位置mm/inch公制、英制切換。
 5．硬質合金圓形刀頭壽命長，測量精度高

六、 機臺校正及注意事項
1、刀具對齊調整：當在校正原點時發現上刀與下刀刀刃不對齊時則需調整，上刀座與下刀座的刀具螺絲可任調一組（與另一組為基準），使用一字螺絲刀進行調整直至兩刀具刀尖對齊同一線。
2、原點校正：當在使用標準進行測量發現百分表顯示數值大于“±0.01mm”時,則進行機臺原點校正,調整上刀座的微調螺絲,使上、下刀具刀尖相互接觸，再按百分表上的Zero鈕復位使其顯示“0.00”，然后使用標準塊進行測量直調整至到標準塊之值。
3、注意事項：在進行空測校正原點時不能過于用力，以避免刀刃損壞影響測量精度，同時在測量完成后需要把上刀座置于zui高位且在兩之間墊軟紙塊避免刀具碰撞。
