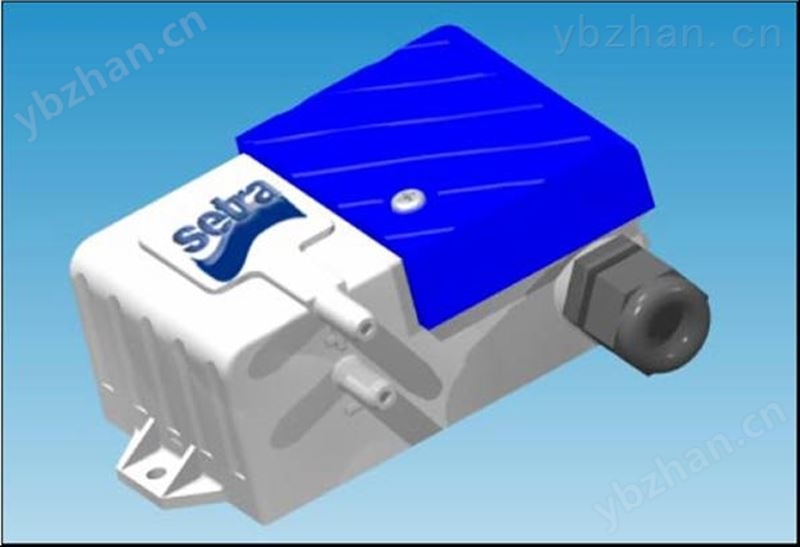

C266微差壓傳感器/變送器
◆量程：0～50pa/0～5000pa
0～±25pa/0～±2500pa
◆介質：適用于空氣或非導電氣體
Setra的C266壓力傳感器檢測差壓或表壓壓力，并把這個壓差轉換為成比例的電輸出。C266具有0-5VDC，0-10VD或4～20MA的高電平輸出，用于樓宇能源管理系統，這種傳感器能夠測量樓宇增壓和空氣流動控制所需要的**壓力和流量。
C266系列壓力傳感器可提供低至0～±50pa高至0～5000pa的量程。靜態精度在常溫下為1%Fs，溫度補償范圍是-18～+65℃，在溫度補償范圍外的熱漂移小于+0.06%FS/℃。
C266采用不銹鋼氬弧焊敏感元件。張力不銹鋼膜片和一個固定電極構成一個可變電容。正壓使膜片向電極移動電容值增大，減小壓力。膜片則遠離固定電極。電容的這種變化通過Setra*的電子電路檢測并轉變?yōu)榫€性直流信號。
氬弧焊張力敏感元件允許在任何方向有69kpa的過壓而不損壞，另外敏感元件的部分具有良好的熱匹配系數。改善了傳感器的溫度特性玫長期穩定性。
應用
暖通空調（HVAC）
能源管事系統
VAV及風扇控制
環境污染控制
靜態管路和潔凈間壓力
煙霧罩控制
烘箱增壓及爐通風控制
優點
24VDC和24VAC激勵
0～5V,0～10V及4～20MA高電平模擬輸出與所有的能源管理系統兼容
誤接線全保護
內部調整電路允許使用非穩壓電源
1%的精度提高了VAV系統的性能
阻燃外殼（UL94V-0認證）
符CE標準
壓力范圍量程表
單向 | 雙向 |
0～50pa | 0～±25pa |
0～100pa | 0～±50pa |
0～250pa | 0～±100pa |
0～500pa | 0～±250pa |
0～1000pa | 0～±500pa |
0～2500pa | 0～±1000pa |
0～5000pa | 0～±2500pa |
性能參數
C266性能規范
精度（恒溫下） | ±1.0%FS | ||
非線性（*佳擬合直線） | ±0.98%FS | ||
遲滯 | 0.10%FS | ||
非重復性 | 0.05%FS | ||
溫度影響* 補償范圍 | -18～+65℃（0～+150°F） | ||
零點/滿程偏移%FS/℃（°F） | ±0.06（±0.033） | ||
*大線性壓力 | 69kpa | ||
過載能力 | 量程 | 過載能力 | |
＜250Pa | 14kPa | ||
250Pa～625Pa | 35kPa | ||
＜625Pa | 69kPa | ||
預熱漂移 | ±1.0%FS | ||
安裝位置影響*** | 范圍 | 零點偏移（%FS/G） | |
0～250Pa 0～1.3kPa 0～7.5kPa | 0.60 0.14 0.06 | ||
*為非線性、遲滯、非重復性的RSS值（方和根）
**產品在21℃進行標定，*大溫度影響誤差從此數據得來
***產品在工廠標定時將膜片垂直放置，處于0g影響
溫度 工作溫度* | -18～65°C |
存放溫度 | -40～85°C |
*工作溫度限制僅對電子器件而言，壓力介質溫度可以更高或更低 | |
機械參數 | |
殼體 | 填充防火玻璃的聚酯（UL94V-0認證） |
電氣連接 | 螺絲接線柱 |
壓力連接 | 6.2mm |
重量 | 150g（5.3盎司） |
電氣數據（電壓輸出型） | |
電路 | 3線（EXC，OUT，COM） |
激勵/輸出* | 12-30VDC/VAC/0～10VDC** 9-30VDC/VAC/0～5VDC** |
零壓時的雙向輸出 | 2.5VDC（±50mV） |
輸出阻抗 | 100Ω |
*采用50kΩ負載進行標定，可在負載≥50kΩ時工作 **零點輸出：廠家設定在±50mV（可選±25mV） 滿量程輸出：廠家設定在±50mV（可選±25mV） | |
電氣數據（電流輸出型） | |
電路 | 2線 |
輸出 | 4-20mA |
零壓時的雙向輸出 | 12mA |
電氣負載 | 0～800Ω*** |
*小供電電壓（VDC） | 9+0.02×（接收器附加導線電阻） |
*大供電電壓（VDC） | 30+0.004×（接收器附加導線電阻） |
壓力介質 | 用于空氣或類似的非導電氣體 |
*工廠標定時采用250Ω負載，24VDC電源
**零點輸出：廠家設定在±0.16MA（可選±0.08MA）
滿量程輸出：廠家設定在±0.16MA（可選±0.08MA）
定購指南（C266選型代碼表）
例如：
產品代碼為2661100LD11T1C，表示266的量程為0-100pa，單向輸出為4-20MA，接線端子連接，精度為 ±1.0%
