開發背景：
地下燃氣管道是城市基礎設施的重要組成部分, 也是城市賴以生存和發展的生命線。隨著科學技術的發展, 城市燃氣管道的材質也在不斷發生著變化, 過去大量使用金屬管道,由于燃氣PE管道具有抗污染性強、重量輕、造價低、不易腐蝕、易于埋設和維修等優點, 目前已經越來越多的用來代替金屬管線。地下燃氣金屬管道的探測技術已趨于成熟, 但目前燃氣PE管道的探測仍是一個技術難題, 因為PE管道不導電也不導磁, 常用的金屬管線探測設備無法對其探測,因不清楚地下燃氣PE管道位置引起的災難已數不勝數。如何快速、準確、方便地探測埋地燃氣PE管道, 成為亟待解決的問題。
為了解決這種情況西安捷通智創儀器設備有限公司在多年從事地下管線探測定位行業背景下，歷經多年研究開發的一款化時代的重磅產品：燃氣PE管道定位儀GL20，產品全稱智能燃氣PE管道聲波追蹤定位儀，GL20的面世有效解決了埋地燃氣PE管道無法探測定位的難題，受到廣大客戶的廣泛好評。
產品概述：
為了克服現有PE管線探測技術上的定位難，分辨難，操作人員人為因素經驗等。GL20提供一種全新的，燃氣PE管道定位設備。 GL20產品全稱智能燃氣PE管道聲波追蹤定位儀，是西安捷通智創儀器設備有限公司在多年從事地下管線探測定位行業背景下，歷經多年研究專門針對埋地燃氣PE管道探測定位開發的一系列劃時代的高品質重磅產品。
GL20的面世有效解決了埋地燃氣PE管道無法探測定位的難題，受到廣大客戶的*。探測定位準確，發送的載波是復雜的復合波形，用于區分自然界和現有設備所產生的雜波。接收機在地面通過層層濾波，只傳遞有效部分?？刂剖植痉治鲲@示系統，分析信號，通過連續的采集信號達到定位的目的。管道定位準確，儀器操作非常簡單，無需經驗，定位結果不受人為經驗的影響。
為了使復合波形能夠沿著被測燃氣PE管道傳遞更遠距離，結合燃氣PE管道固有頻率特性我們針對不同管徑范圍的PE管道施加不同頻率，使發射機發出的復合信號通過每一段管道時所消耗的能量更少，信號傳輸距離更遠。系統通過復合波的編碼和解碼，有效的避免了外界信號的干擾和同頻擾動，確保測量結果不受外界環境因素的影響。
產品特點：
● 捷通智創公司高品質重磅產品。
● 無需經驗，快速精確定位燃氣PE管道位置。
● 三頻段特殊調制頻率輸出。
● 多頻振動信號量化分析技術。
● 多級超窄帶有源濾波技術。
● 適用于全系列燃氣PE管道。
● 雙向有效探測距離可達3000m。
● 探測深度可達7m。
● 定位精度可達10cm。
工作原理:

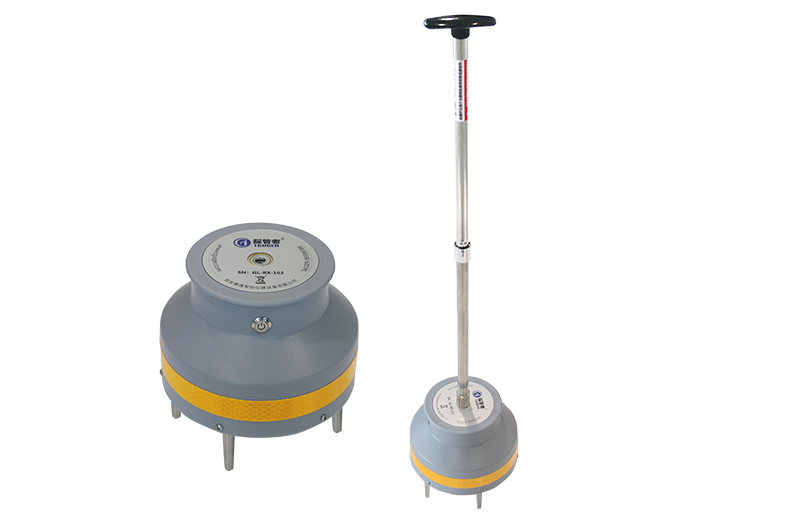

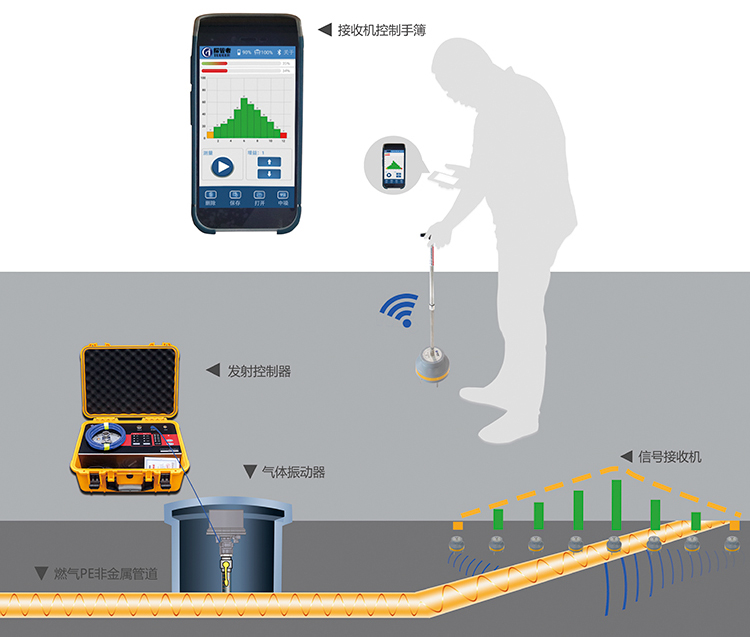

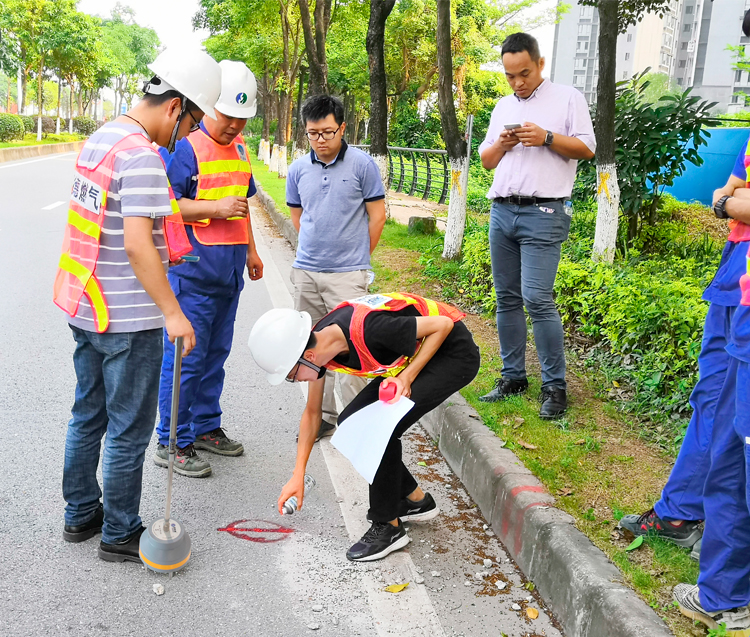

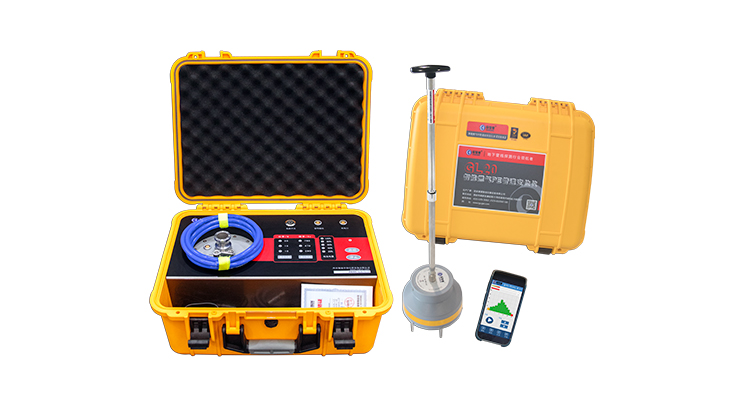

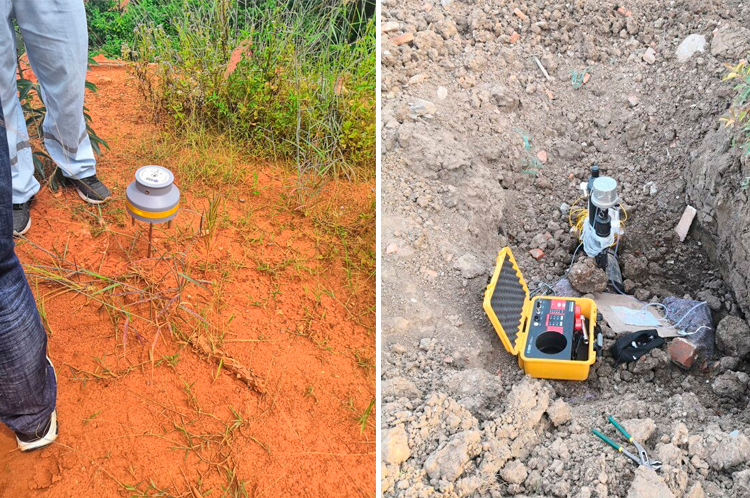

智能燃氣PE管道定位儀GL20由發射機部分和接收機部分組成，發射機部分包括發射控制器和氣體振動器，接收機部分包括接收機及其控制手簿和伸縮提桿。氣體振動器通過與管道放散閥連接連通到天然氣管道上，發射控制器為氣體振動器供電并控制氣體振動器信號輸出。當氣體振動器驅動管道中的燃氣振動時，會產生一種特殊的多頻復合振動信號，該振動信號順著燃氣氣流沿著管道雙向橫向傳輸并垂直傳遞到地面上，用接收機在地面上采集信號并解算，解算結果通過藍牙實時傳輸?shù)娇刂剖植旧希孛嫘盘柼幖礊槁竦毓艿勒戏健?/p>

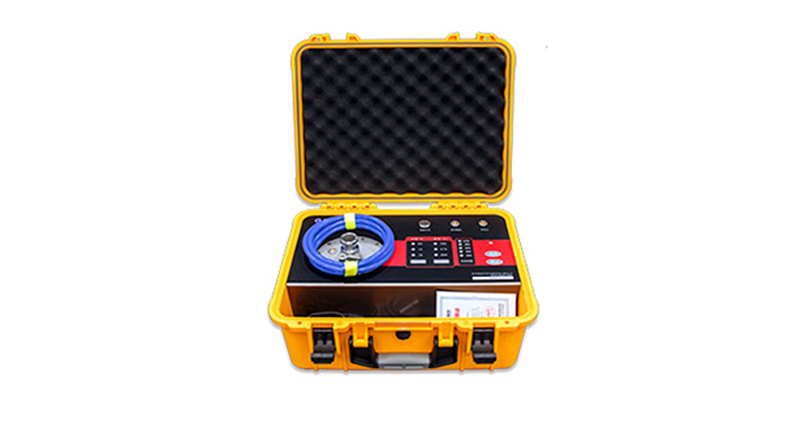

發射部分特點：
● 輸出頻率三個頻段可選，適用于各種管徑及壁厚的燃氣PE管道探測，不同管徑選擇不同頻率信號可以傳輸更遠，也可以增強抗*力。
● 發射特殊調制的振蕩波，大幅提升儀器在嘈雜環境下的信號識別度。

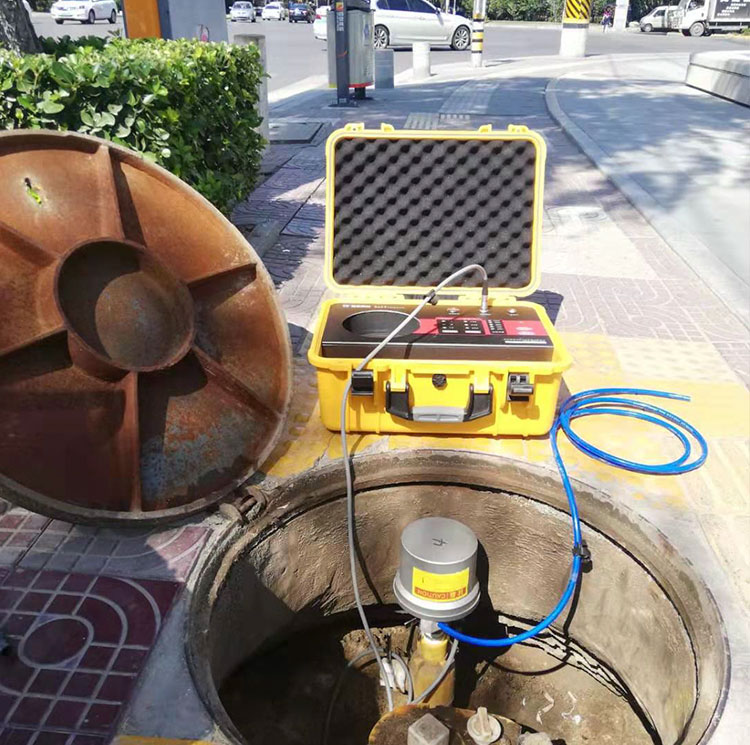

● 時效性：無需開挖無需停氣，壓縮振動器堅固耐用并標配燃氣快速接頭，連接快捷方便高效。
● 人機工程學一體化設計，發射裝置和接收裝置分體集成，便于攜帶和操作。
● 外置交流市電供電、外置電瓶供電，多元化替補能源方案。
● 根據探測距離遠近，輸出功率10W、15W、20W三擋可調，近距中距遠距各種情況無盲區探測。
● 內置40AH大容量鋰離子電池組，12小時超長工作時間。

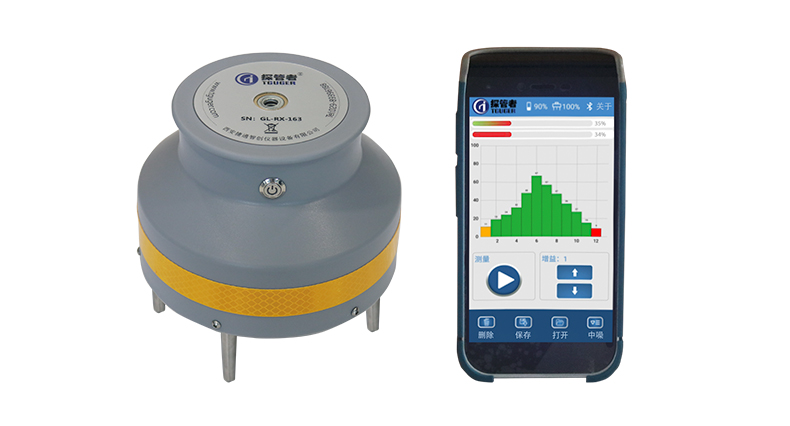

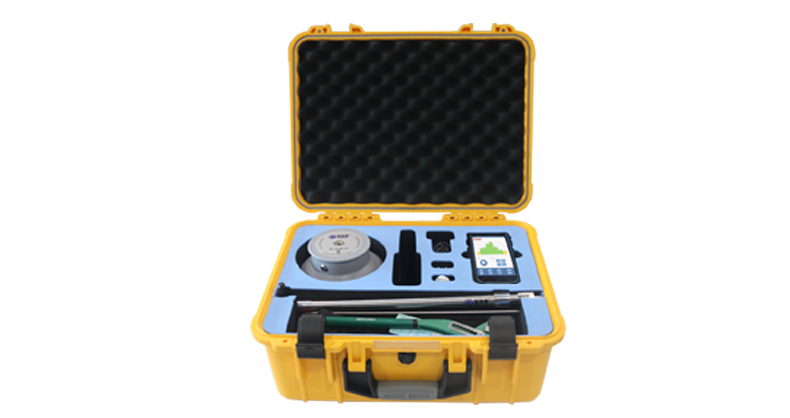

接收部分特點：
● 在燃氣中施加多頻復合調制的信號，自然界中不存在該信號，信號具有強識別性和辨識度。
● 接收機自動接收并解算信號，不會受到人為因素影響。
● 定位結果顯示簡潔直觀，探測定位過程都在一個界面，無需切換，操作快捷簡單。
● 多級超窄帶有源濾波器，有效抑制外部噪聲的干擾。
● 接收信號采用低噪聲程控放大器，放大倍數1-50倍，八檔可調。
● 四種現場噪聲環境模式可選。
● 實時信號解析，智能識別發射機的輸出信號。
● 智能監頻算法，解碼調制頻率，消除同頻干擾。
● 信號質量評測體系，控制手簿用顏色和柱狀圖及信號值結合顯示管道的位置，簡潔直觀。
● 接收機和控制手簿通過藍牙無繩連接，無繩設計更加便捷。
● 特制伸縮提桿可自由調節提桿長度也方便運輸，不彎腰即可通過提桿把手快速鎖死提桿和接收機并解鎖取下提桿。
● 針對松軟土質回填的管道探測可使用探針模式（長度可任意定制），探針可探測到更大埋深的管道，接收機堅固的底臺上可快速安裝和取下探針。
發射機技術參數：
● AC220v；50/60Hz，DC12.6v 5A充電器為內部集成電池充電，也可以使用專的充電寶外接充電（選配件）。
● 環境溫度：-20～+60℃, 90%相對濕度。
● 集成的鋰離子電池：40AH 12v（持續工作時間≥8h）。
● 防護等級：IP54 。

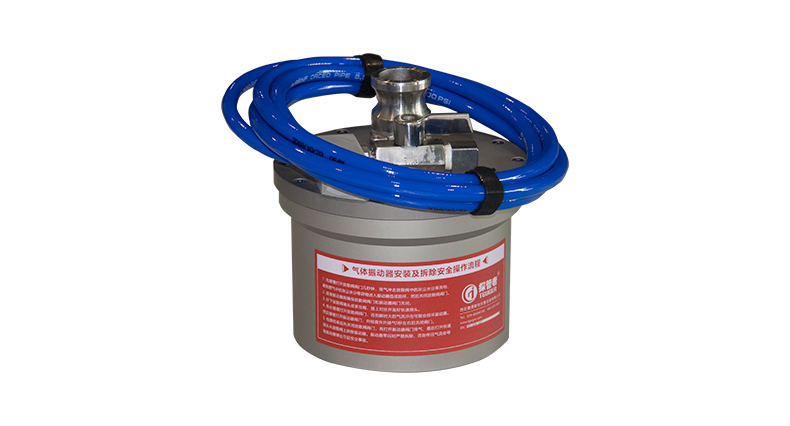

氣體振動器技術參數：
● 重量：3.6KG。
● 尺寸：136mm(下圓直徑) x 152(上圓直徑) x 116mm(高度)。
● 進氣口內徑：26mm。
接收機技術參數：
● 鋰離子電池：±7.4V 5.3AH 。
● 適配器：20W 8.4V 2A AC100～240v 50/60Hz。
● 環境溫度：-20～60 ℃。
● 90%相對濕度。
● 防護等級：IP53。

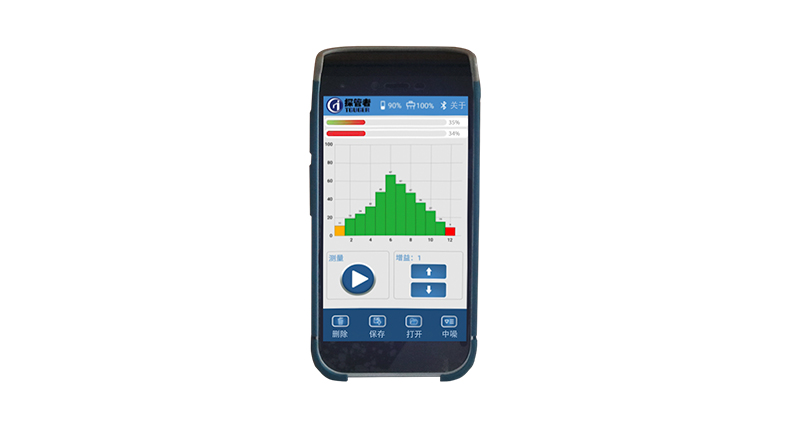

控制手簿技術參數：
● CPU：八核64位 2.5GHz。
● 操作系統：Android 7.1。
● 內存：3GB ROM/32GB ROM。
● 尺寸：160mm x 76mm x12.9mm。
● 重量：235克（含電池）。
● 顯示屏：5.5吋IPS屏，1920*1080dpi 。
● 電池容量：4200mAH 。
● 工作溫度：-20～+60℃。
● 濕度：5%~85%（無冷凝）。
