透過火焰測溫成像, 測量火焰后面的爐壁更有效
爐膛紅外成像測溫系統、工業窯爐爐壁測溫成像
型號PYROINC 640F，測溫范圍600~1800°C
已廣泛用于歐洲電廠鍋爐、化工行業、鋼鐵行業、回轉窯、玻璃行業等爐窯。
在線安裝式、移動安裝式二種。
特征
? 溫度測量范圍：600~1250 °C，可選800~1800°C
? 測量頻率：50幀/秒 (Hz)
? 非制冷微型熱輻射計，640x480像素
? 窯爐探針帶用于燃燒室的空氣吹掃器和水冷系統
? 有不同的探針長度和不同的視場角，可選帶傾角的視場角
? 堅固的外殼(IP65)帶可選水冷系統
? 通過光纖進行實時數據采集
? 可觸發測量、報警監視和閾值監視
? 較大的動態范圍和16位A/D轉換增加精度
? 可定制解決方案：帶自動伸縮和旋轉裝置、用于監視冷卻介質或吹掃空氣的控制柜、客戶定制的軟件。
應用
PYROINC 380F在線紅外熱像儀系統提供有色金屬行業、鋼鐵行業窯爐、玻璃窯爐、煉焦?fàn)t、電石爐、各種窯爐的非接觸式溫度測量和成像。該紅外熱像系統的典型應用有：窯爐熱過程優化、鋼渣以及堆積物探測。
軟件
PYROSOFT軟件適合Windows®下使用，有瀏覽版Viewer、Compact版、專業版Professional、適合用戶開發環境的軟件開發包DAQ版、基本版Basic、適合參與控制的控制版Control；該系列軟件功能強大，允許用戶記錄、存貯、瀏覽測量數據和熱像圖，允許用戶操縱和控制熱像儀。
主要特征如下：
? 實時數據記錄
? 分區定義、報警監視、閾值監視
? 趨勢分析
? 數據輸出(正文、位圖、視頻格式)
? 通過PROFIBUS總線、模擬量和數字量輸入/輸出、其它類接口進行過程控制。
用戶可以通過編程接口(Windows®-DLL) 編程，用于用戶的系統集成。
技術數據
型號 | PYROINC640M | PYROINC640F |
光譜范圍 (其它按要求定制) | MWIR | 帶火焰濾光片 |
3~5 µm | 3.9 ± 0.1 µm | |
探測器 | 二維非制冷紅外熱輻射計 | |
像素 | 640 x 480 | 640 x 480 |
幀頻 (可調) | ≤ 50 Hz | ≤ 50 Hz |
測溫范圍 (其它范圍可定制) | 300-1,000°C | 600-1,250°C |
(可選到800~1800°C) | ||
溫度分辨率 (NETD) | 1K | |
(f=1Hz/T目標=1,000°C) | ||
光學系數 | 28°*21°/?70mm-200 mm 61°*48°/60°左側斜視/?104mm*1055mm | |
(FOW) / | 43°* 33°/?70mm-200mm 61°*48°/ 60°斜視/?104mm*1055mm | |
探針直徑(其它按要求定制) | 67°x52°/?90mm-500mm 45°x 45°/?104 mm*1055 mm | |
測量誤差 | 2% 測量值 (T 目標溫度) | |
調焦 | 1 m~無窮遠 | |
文件格式 | 16 位數字 | |
接口 | 光纖接口，50 Hz 數據傳輸或快速以太網(標準) | |
外殼 / 尺寸/ 重量 | IP65 (NEMA 4) 鋁鑄造外殼 / 196 mm x 266 mm x 100 mm / 約 3.2 kg | |
接頭 | 螺旋式連接器 (16 針)用于供電，- 光纖插入式(2 針) | |
2 x 水 (寬4 mm，大壓力2 bar) | ||
1 x 加壓空氣 (寬 4 mm，大壓力 2 bar) | ||
數字 I/O 通道 | 大 4 個通道 (LED 輸入(5 V ≤ UE ≤ 25 V)和光電耦合輸出(IC ≤ 50 mA, UE ≤ 25 V)) | |
供電輸入 | 18~36 V DC, 10~20 VA | |
操作溫度 (熱像儀) | -25 to +150°C (標準，可選帶集成的水冷系統) | |
操作溫度 (探針) | +2000°C | |
存儲溫度 | -20~ +70°C, 大相對濕度 95 % | |
軟件 | 1、PYROSOFT Basic (免費) 用于數據采集、存儲、可視化及數據輸出*.BMP, *.XLT and *.TXT (ASCII)文件。 (Windows® XP) | |
2、PYROSOFT Analyzer(可選) 用于數據采集、存儲、可視化、專業數據分析、形成*.HTML與 *.DOC報告，數據輸出格式*.BMP, *.JPG, *.EMF, *.AVI, *.CSV和*.TXT(ASCII)文件 | ||
3、PYROSOFT Control (可選) 用于數據采集、存儲、可視化、工業數據分析、I/O-通道和數據輸出格式*.BMP, *.XLT 與 *.TXT (ASCII) 文件 | ||
4、PYROSOFT INC Control (可選) 用于數據采集、專業數據分析、I/O 通道和數據輸出格式*.BMP, *.XLT, *.TXT (ASCII)。 | ||
5、可定制軟件控制垃圾焚燒爐的著火分區。 | ||

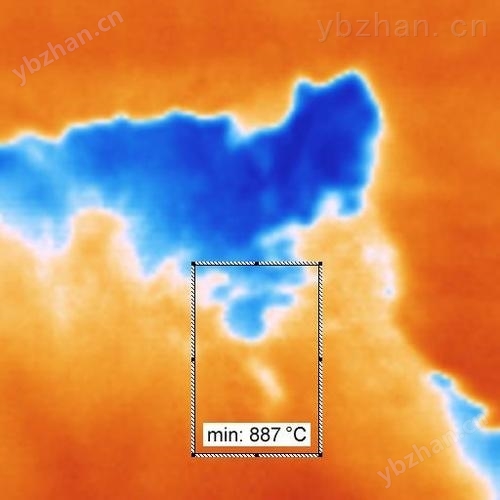

應用圖片
爐側安裝
爐頂安裝
