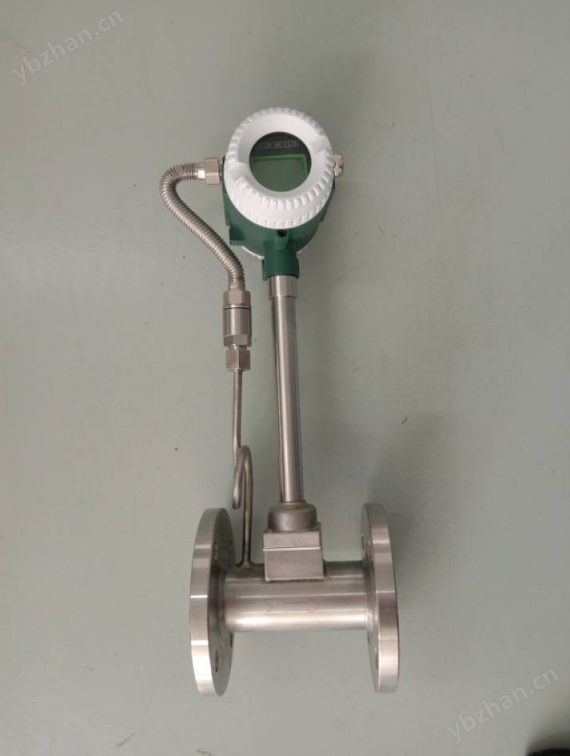

DN150渦街流量計使用說明
FH-LUGB系列法蘭渦街流量計,主要用于工業管道介質流體的流量測量,如氣體、液體、蒸氣等多種介質。其特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。
一、特點：
1.可在很寬的流量范圍內精確測量氣體、液體和蒸汽的流量而不受流體物理性質的影響。
2.不受溫度、壓力的影響，同時不易堵，不易卡，不易結垢，耐高溫，高壓，
3.安全防爆，適用于惡劣環境
4.無可動部件、無孔洞縫隙設計，產品無磨損、耐臟污，無須機械維修，使用壽命長
5.采用微功耗*,電池供電的現場顯示型流量計,可不斷電運行兩年以上;
6.溫壓補償一體化設計;
7.電流輸出均為電隔離型,具有良好的共模干擾抑制能力;
8.同時顯示流量值與累計流量值,不必輪流切換。
9.采用抗振動探頭，有效消除外界振動影響。
DN150渦街流量計使用說明
二、技術參數：
測量介質： 氣體、液體、蒸氣
連接方式：法蘭卡裝式、法蘭式、插入式
測量精度：1.0級 1.5級
測量溫度：常溫–25℃～100℃，高溫–25℃～150℃ -25℃～250℃
輸出信號：脈沖電壓輸出信號，高電平8～10V 低電平0.7～1.3V，脈沖占空比約50%,傳輸距離為100m，脈沖電流遠傳信號4～20 mA,傳輸距離為1000m
環境溫度：-25℃～+55℃ 濕度:5～90% RH50℃
殼體材質：不銹鋼, 鋁合金
供電電源：DC24V或鋰電池3.6V
防爆等級：本安型iaIIbT3-T6
防護等級：IP65
三、安裝方法：
1、安裝位置盡量選在無管道振動或振動小的位置，振動加速度不能大于2g，如振動大則需要采取減振措施；
2、傳感器的上游和下游必須有足夠的直管段；
3、檢修閥安裝在傳感器上游，流量調節閥安裝在傳感器下游；
4、盡量選擇便于安裝和檢修的位置；
5、應選擇環境干燥的位置；
6、傳感器可以安裝在水平管道上，也可以安裝在垂直管道上。但在垂直管道上安裝時，介質必須自下而上流動。
7、傳感器盡量安裝在室內，必須按在室外時應注意防水，在放大器外電纜應彎成U型；
8、傳感器應遠離電噪聲，如大功率變頻器、大功率變壓器、電動機和大功率無線收發設備等。
