W1, 2, 3 輕載蝶閥
是一種大容量、規格系列化的低負載控制閥，其閥體、閥板均用鋼板焊接而成，具有結構簡單、重量輕、操作維護方便、易制造成大規格等特點，廣泛應用于低壓狀態的氣體或液體的流量、壓力的調節，也適合于高溫狀態的氣體。

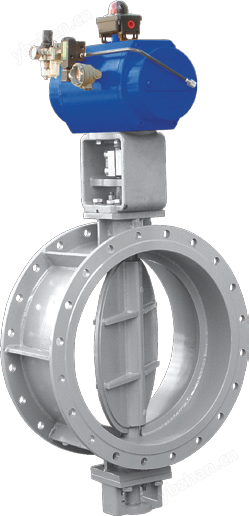

W1, 2, 3 輕載蝶閥，是一種大容量、規格系列化的低負載控制閥，其閥體、閥板均用鋼板焊接而成，具有結構簡單、重量輕、操作維護方便、易制造成大規格等特點，廣泛應用于低壓狀態的氣體或液體的流量、壓力的調節，也適合于高溫狀態的氣體。 W1系列蝶閥，其閥板形狀為一開放型的蝶形平板，結構為簡單; W2系列蝶閥，其閥板制造成橢圓形，閥門關閉時蝶形閥板與閥體中心平面成10°初始角，形成了自動密封的結構，其閥座泄漏量小于W1系列；W3系列蝶閥，閥體內有一組對稱分布的后座環，閥板與閥座采用平面密封，蝶形閥板不易卡死，其閥座的泄漏量與W2自封型相當。 W1、2、3系列調節蝶閥與QRM系列薄膜式角行程執行機構、QRE系列活塞式角行程執行機構組合為氣動輕載調節蝶閥，與EMR系列電子式角行程執行機構組合為電動輕載調節蝶閥。 W1，W2，W3系列輕載調節蝶閥可制成散熱型和高溫型等結構。 |
W1, 2, 3 輕載蝶閥
| 型式 |
|
閥體、閥板同心型 W1:平板型；W2:自封型；W3:后座型 | ||
| 規格 | |
DN80~DN3200 / 3"~128" | ||
| 壓力等級 | |
PN0.1~1.6 | ||
| 溫度范圍 | |
-29~800℃ | ||
| 閥體材質 | |
20#, 304, 316 | ||
| 泄漏等級 | |
W1: 2%×Cv; W2, W3: 0.5%×Cv | ||
| Cv值 | |
155~580000 | ||
| 特點 | |
W1為開放型結構； W2為自密封型結構； W3采用后座平面密封結構。 |
