測火炬氣流量計--江蘇三信

 測火炬氣流量計渦街流量計便是依據卡門旋渦原理進行封閉管道流體流量測量的新型流量計。因其具有良好的介質適應能力，無需溫度壓力補償即可直接測量蒸汽、空氣、氣體、水、液體的工況體積流量，配備溫度、壓力傳感器可測量標況體積流量和質量流量，是節流式流量計的理想替代產品。可在-20℃～ 250℃的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較*、理想的流量儀表。

一、產品概述

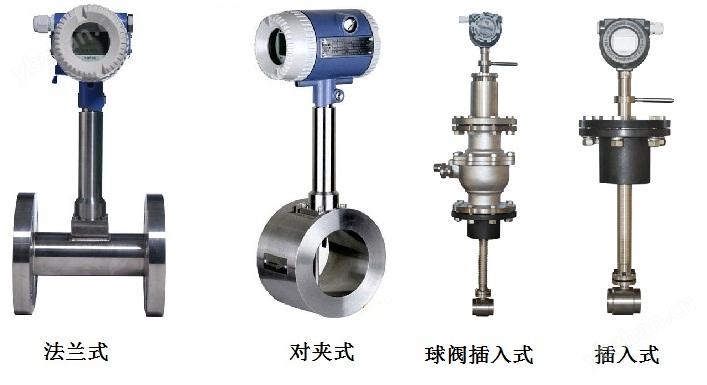

    SX-LU型測火炬氣流量計是渦街流量計的一種，是根據卡門（Karman）渦街原理測量氣體、蒸汽或液體的體積流量、標況的體積流量或質量流量的體積流量計。并可作為流量變送器應用于自動化控制系統中。該儀表采用*的差動技術，配合隔離、屏蔽、濾波等措施，克服了同類產品抗震性差、小信號數據紊亂等問題，并采用了*的傳感器封裝技術和防護措施，保證了產品的可靠性。產品有基本型和復合型兩種型式，基本型測量單個流量信號；復合型可同時實現溫度、壓力、流量的測量。每種型式都有整體、分體結構，以適應不同的安裝環境。

二、產品特點

 1.無可動部件，長期穩定，結構簡單便于安裝和維護

 2.傳感器輸出為脈沖頻率，其頻率與被測流體的實際流量呈線性，零點無漂移，性能十分穩定，結構形式

 多樣，有管道式、插入式流量傳感器形式

 3.精確度較高，通常液體的測量精度為±1.0%；氣體的測量精度為±1.5%

 4.測量量程范圍寬，在雷諾數為2×104 ～7×106范圍內，可達1:20

 5.壓損?。s為孔板流量計的1/4～1/2），屬于節能流量儀表

 6.安裝方式靈活，根據現場工藝管道不通，可水平，垂直和不同角度傾斜安裝

 7.采用消擾電路和抗震動傳感頭，具有一定抗環境振動性能

 8.采用超低功耗單片微機技術，1節3V10AH鋰電池可使用5年以上

 9.由軟件對儀表系數非線性進行修正，提高測量精度

 10.采用EPROM對累積流量進行掉電保護，保護時間大于10年

三、 技術參數

1、測量介質： 氣體、液體、蒸氣；

2、口徑規格 法蘭卡裝式口徑選擇 25,32,50,80,100；

3、法蘭連接式口徑選擇 100,150,200；

4、流量測量范圍 正常測量流速范圍 雷諾數1.5×104～4×106；氣體5～50m/s; 液體0.5～7m/s；

5、測量精度 1.0級 1.5級；

6、被測介質溫度:常溫–25℃～100℃；7.高溫–25℃～150℃ -25℃～250℃；

7、輸出信號 脈沖電壓輸出信號 高電平8～10V 低電平0.7～1.3V；

8、脈沖占空比約50%,傳輸距離為100m；

9、脈沖電流遠傳信號 4～20 mA,傳輸距離為1000m；

10、儀表使用環境 溫度:-25℃～+55℃ 濕度:5～90% RH50℃；

11、材質 不銹鋼, 鋁合金；

12、電源 DC24V或鋰電池3.6V；



四、渦街流量計產品選型

安裝規范


   渦街流量計是一款測量氣體、液體、蒸汽的計量儀表，正確安裝渦街流量計可以

更好的發揮它的使用效能。

1、合理選擇安裝場所和環境。

避開強電力設備，高頻設備，強電源開關設備；避開高溫熱源和輻射源的影響，避開強烈震動場所和強腐蝕 環境等，同時要考慮安裝維修方便。

2、上下游必須有足夠的直管段。

若傳感器安裝點的上游在同一平面上有二個90°彎頭，則：上游直管段≥25D，下游直管段≥5D 。

若傳感器安裝點的上游在不同平面上有二個90°彎頭，則：上游直管段≥40D，下游直管段≥5D 。

調節閥應安裝在傳感器的下游5D以外處，若必須安裝在傳感器的上游，傳感器上游直管段應不小于50D，下游應有不小于5D。

3、安裝點上下游的配管應與傳感器同心，同軸偏差應不小于0.5DN。

4、管道采取減振動措施。

傳感器盡量避免安裝在振動較強的管道上，特別是橫向振動。若不得已要安裝時，必須采取減振措施，在傳感器的上下游2D處分別設置管道緊固裝置，并加防振墊。

5、在水平管道上安裝是流量傳感器較常用的安裝方式。

測量氣體流量時，若被測氣體中含有少量的液體，傳感器應安裝在管線的較高處。

測量液體流量時，若被測液體中含有少量的氣體，傳感器應安裝在管線的較低處。

6、傳感器在垂直管道的安裝。

測量氣體流量時，傳感器可以安裝在垂直管道上，流向不限。若被測氣體中含有少量的液體，氣體流向應由下向上。

測量液體流量時，液體流向應由下向上：這樣不會將液體重量額外附加在探頭上。
