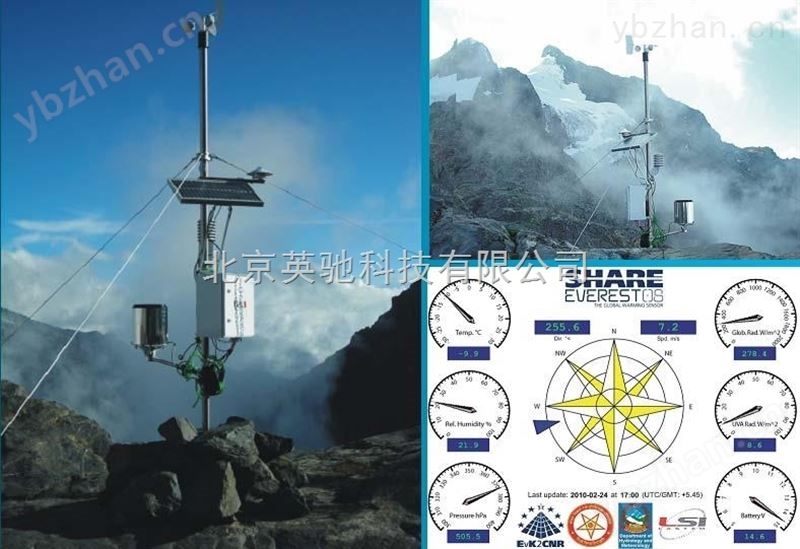

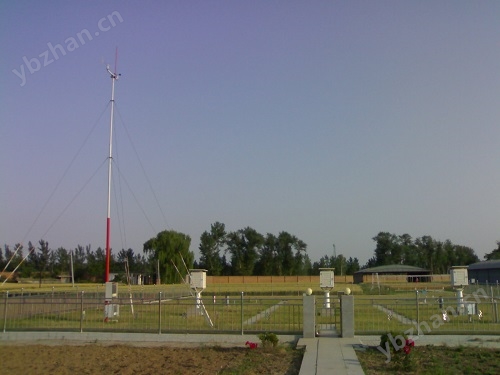

SP350數字式高精度氣象站觀測站系統
一 概述
野外站點具有*的地貌、環境特點，作為科研工作開展的一個平臺，越來越受到各單位的重視，逐漸積累的數據中，又以氣象數據較為重要，數據積累越多，跨度越大，可利用價值越大，尤其對于生態研究，因此，許多野外站點開始投入建設氣象站，但多數由于資金問題等原因，僅配備了小型氣象站，針對目前的科研單位的現狀，我們推出一套可擴展氣象站——小型自動氣象站SP350，由意大利LSI-LASTEM公司制造生產，參照氣象站建站要求建設，可根據用戶資金情況及研究需求靈活配置不同的傳感器來進行原位動態監測，并可逐步增加傳感器來組成全套系統——標準的氣象站，隨著數據的積累，可以申請成為氣象站，非常方便改建，也利于后期基站維護費用與人員的配備的申請。LSI-LASTEM同時生產經營各類環境監測的系統，應用于對各種環境的便攜式或固定式監測，其高質量的產品，為用戶提供更加穩定、可靠的監測方案。
二 主要特點
- 適用地區廣；
- 穩定性好；
- 擴展性強；
- 功耗低；
系統監測流程圖
三 系統組成
設備名稱 | 數量 | 功能描述 |
ELO100數據采集器 | 1 | 采集、處理、存儲數據 |
DMA572.1空氣溫濕度傳感器（可多選） | 1 | 測量空氣溫度（℃）和相對濕度（％） |
DNA021風速風向傳感器（可多選） | 1 | 測量風速（m/s），風向（°） |
DQA240大氣壓傳感器 | 1 | 測量大氣壓（hPa） |
DPA153太陽總輻射 | 1 | 測量總輻射（W/m2） |
AV-19Q光合有效輻射 | 1 | 測量光合有效輻射（μmol/m2/s） |
DQA130#C雨量傳感器 | 1 | 測量降雨量 |
STS土壤溫度傳感器（可多選） | 4 | 測量土壤溫度（℃） |
MP406土壤水分傳感器（可多選） | 4 | 測量土壤體積含水量（%） |
SP105土壤鹽分傳感器（可多選） | 4 | 測量土壤鹽分含量（ds/m） |
四 技術指標
（一） 數據采集器
序號 | 名稱、規格型號 | 技術指標 |
1.1 | E-LOG數據采集器
| （1） 16個模擬通道，4個數字通道，4個事件通道； （2） 可記錄電壓、電流、阻抗、記數、頻率、通信狀況等數據 （3） *可擴展到96個以上的測量通道； （4） *7個繼電器,可單獨程序控制供電； （5） 數據可自定義1秒到24小時的采樣頻率； （6） 2組LED狀態指示燈,顯示系統運行及通訊狀態； （7） 可進行數學、三角函數、比例及相關曲線、邏輯來計算模擬； （8） *2個RS232串口, 支持CISS, Modbus ,RS485等通訊協議； （9） 低能耗< 4 mW； |
（二） 供電單元
供電方式 | 技術指標 |
交 流 電 | 220V，50Hz |
太陽能 | 標配20W太陽能板，21VDC輸出；12V/65Ah免維護可充電鉛蓄電池；光伏電壓控制器（過充過載電源保護） |
風力（可選） | 100W風力發電機，額定直流電壓12V/24V，額定交流輸出220V/50Hz |
風光組合（可選） | 100W風力發電機，額定直流電壓12V/24V，額定交流輸出220V/50Hz；標配20W太陽能板，21VDC輸出；12V/65Ah免維護可充電鉛蓄電池；光伏電壓控制器（過充過載電源保護） |
（三） 數據傳輸
傳輸方式 | 技術指標 |
有線 | 標配RS232 數據傳輸線：用于連接數采和PC機，通過軟件進行傳感器的設置和數據傳輸和下載 |
無線 | DTU （可選）： 數采與PC經GPRS遠程連接，通過軟件可遠程設置傳感器并進行數據的傳輸和下載 |
（四） 傳感器
4.1 標準配置傳感器
傳感器名稱 | 型號 | 技術參數 | 圖片 | |
空氣溫濕度 | DMA572.1 | 溫度范圍：-30~70℃或-50~50℃可選 溫度精度：±0.1℃ 濕度范圍：0~ 濕度精度：1.5% (5~95%, 23°C) 2% (<5, >95%, 23°C) |
| |
風速風向 | DNA021 | 風速 | 測量范圍：0~60 m/s 分辨率：0.05 m/s 精度：0.1 m/s±1%讀數 |
|
風向 | 測量范圍：0~360° 分辨率：0.1° 精度：1%全量程 | |||
大氣壓 | DQA240 | 測量范圍：800~1100 hPa 精度：1 hPa 分辨率：0.1 hPa |
| |
太陽總輻射 | DPA153 | 波長范圍：305~2800nm； 視野角度：180度； 測量值為直接輻射與散射輻射之和； 測量范圍：0-2000W/m2； 精度：5%；標準：一級WMO（ISO9060） |
| |
總輻射—光合有效輻射 | AV-19Q | 波長范圍：400 - 700 nm 響應時間：< 0.1 s 強度范圍：0-3000µmol/m²s 溫度漂移：-0.1 %/ ºC 工作溫度：-30 ºC to +70 ºC |
| |
雨量 | DQA130#C | 精度：±0.2mm(0-1mm/min), 1%(1-10mm/min)； 測量原理：翻斗式，每斗0.2 mm ; 采集面積：324 cm2；材料：太空鋁，自帶標定；信號輸出：脈沖信號 |
| |
土壤溫度 | STS | 測量范圍：-20℃到+60℃ 精 度：±0.2℃ 輸 出：熱 電 阻 |
| |
土壤水分 | MP406 | 測量范圍：0～ vol 測量精度：±2% 輸出信號：0～1.2V |
| |
土壤鹽分 | SP105 | 測量范圍：0～40ds/m |
| |
4.2 可選傳感器
傳感器名稱 | 型號 | 技術參數 | 圖片 |
土壤水勢 | EQ2 | 測量范圍：0 to -1000KPa 精 度：±10 KPa（0 to -100 KPa范圍內）， ±5%（-100 to -1000 KPa 范圍內） 輸 出：150－550mV |
|
土壤蒸散 | ETgauge | 精度：已蒸發水的±1% |
|
蒸發 | DQC102 | 蒸發皿：直徑：1200mm 重量：22KG 材料：不銹鋼 精密水位計： 測量范圍：0-200mm 線性：小于0.1%全量程 滯后性：小于0.03%全量程 穩定性：小于0.1%全量程 |
|
照度 | DPA503 | 測量范圍：0~100KLux 精度：1.5%±100Lux |
|
紫外輻射A | DPA518 | 波長范圍：320~400nm 測量范圍：0~100 W/m2 精度：5%±1 W/m2 |
|
紫外輻射B | DPA523 | 波長范圍：280~320nm 測量范圍：0~5 W/m2 精度：5%±0.1 W/m2 |
|
近紅外輻射 | DPA513 | 波長范圍：745~815nm 測量范圍：0~200 W/m2 精度：5%±1 W/m2 |
|
凈輻射 | NR Lite2 | 光譜范圍：200nm to 100µm 響應時間：< 20 s 靈敏度：10 µV/W/m² 溫度對靈敏度的影響：< -0.1 %/℃ 操作溫度：-30 to +70 °C 測量視野：180 ° 測量值：-2000 W/m²~+2000 W/m² 傳感器不對稱（上/下）：<15% |
|
四分量凈輻射 | NR01 | 整體指標 溫度范圍 -40 到 +80 °C 量程范圍 0 到 2000 W.m-2 溫度傳感器 Pt100 溫度傳感器 用戶可以用的溫度傳感器 輻射強度計(短波) 輻射強度計ISO級別 二級表 波長范圍 305 ~ 2800 nm 校準標樣可追溯性 WRR 反射強度計(長波) 波長范圍 4500 ~ 50000 nm 校準標樣可追溯性 ITS 90 窗口加熱偏差 @ 1000 Wm-2 太陽輻射 <15 Wm-2加熱功率 1.6 Watt @ 12VDC |
|
太陽直接輻射、日照時數 | DPD504 | 工作緯度：0~60° 波長范圍：300~1100nm 測量范圍：1500 W/m2 精度：5%±5 W/m2 |
|
土壤熱通量 | HFP01 | 感應元件：thermopile 測量范圍：-2000 - +2000 W/m2 精 度：：±5% 輸 出：50 μV/Wm2 工作溫度：-40~80℃ |
|
水位 | DQC007 | 測量原理：壓力式 輸出：4~20mA 精度：±0.25%全量程 工作溫度：0~80℃ *穩定性：小于0.3%FS 每年 量程：可選擇0~10/20/30m |
|

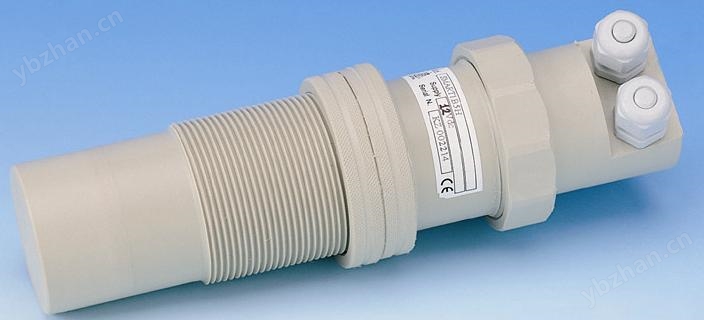

水位/雪厚 | DQL004 | 測量原理：超聲波 測量范圍：0~5m（可選0~7m） 分辨率：1mm 溫度補償：-25~75℃ 精度：讀數的1% 具有zui大zui小水位警報輸出 工作環境：-30~70℃, 0.5~1.5大氣壓 |
|
水溫 | DLE041 | 測量范圍：-50~70℃ 精度：±0.15℃ |
|

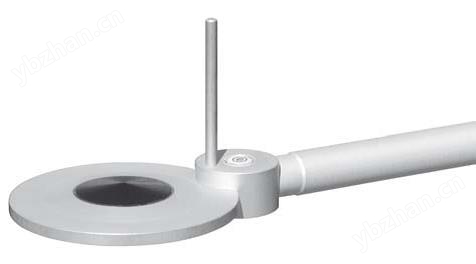

紅外溫度傳感器 | SI-111 | 精度：±0.2℃(-10~65℃),±0.5℃(-40~70℃時) 重復性：±0.05℃(-10~65℃),±0.1℃(-40~70℃時)；波長：8～14μm；響應時間：＜1秒；工作環境：-55-80℃，0-RH，防水，適合野外環境；視角：±22° |
|
葉面濕度傳感器 | LWS | 0 (dry) to 15 (wet). |
|
CO2 | DSO179.1#C | 測量范圍：0~3000ppm，0~3%可選 精度：讀數的±3% 重復性：讀數的1% |
|
土壤CO2 | GM221 | 測量范圍:0-10000ppm,0-2%可選 精度:±1%的全量程＋1.5%的讀數 重復性:±1%的全量程 輸出溫度系數(典型值):0.1%的全量程/°C 壓力系數(典型值):0.1%的全量程/hPa *穩定性:±5%的全量程/2年 響應時間:30s |
（五） 野外套裝 SP510
（1）2米安裝支架套裝；
（2）防水?dāng)?shù)采機箱（IP67防水等級防水防塵防靜電機箱 ，國內提供）；
（3）12V/60Ahs可充電電池；
（4）20W 太陽能板及安裝支架；
（5）光伏電壓控制器（過充過載電源保護） （國內配套）
（6）安裝工具包
產地：意大利LSI-LASTEM公司
