上下限報警磁翻板液位計 ___液位報警：開關量輸出：常開、常閉
上下限報警磁翻板液位計由現場指示部分及其輔助裝置（液位控制開關和液位遠傳變送器）二部分組成，用戶也可以單獨選用現場指示部分。該儀表可用于各種塔、罐、槽、球型容器和鍋爐等設備的介質液位檢測。該系列的液位計可以做到高密封，防泄漏和適用于高溫、高壓、耐腐蝕的場合。它彌補了玻璃板（管）液位計指示清晰度差、易破裂等缺陷，且全過程測量無盲區，顯示清晰、測量范圍大。由于測量顯示部分不與介質直接接觸，所以對高溫、高壓、有毒、有害、強腐蝕介質更顯其*性。因此，它比傳統的玻璃板（管）液位計具有更高的可靠性、安全性、*性、實用性。
結構原理：

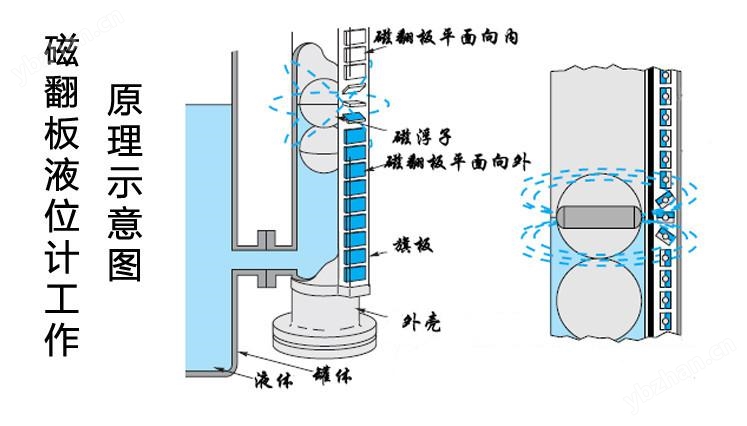

XT-UHZ型 磁性浮子液位計 根據浮力原理和磁性耦合作用研制而成。當被測容器 中的液位升降時，液位計本體管中的磁性浮子也隨之升降，浮子 內的*磁鋼通過磁耦合傳遞到磁翻柱指示器，驅動紅、白翻柱 翻轉180°，當液位上升時翻柱由白色轉變?yōu)榧t色，當液位下降時 翻柱由紅色轉變?yōu)榘咨?，指示器的紅白交界處為容器內部液位的實 際高度，從而實現液位清晰的指示。
應用：
XT-UHZ型 磁性浮子液位計 是以磁性浮子為感應元件，并通過磁性浮子與顯示色條中磁性體的耦合作用，反映被測液位或界面的測量儀表。磁性浮子式液位計具有顯示直觀醒目、不需電源，安裝方便可靠，維護量小，維修費用低的優點，是玻璃管，玻璃板液位計的升級換代產品?？蓮V泛應用于石油，化工，電站，制藥，冶金，船舶工業，水/污水處理等行業的罐，槽，箱等容器的液位檢測。
的主要特點為：
1、密封性強，不易滲透——本系列產品采用特殊接口處理，更適合液氨等高滲透場合使用
2、耐高溫、高壓能力強——本系列產品zui大溫度可大600℃,zui大壓力可達25MPa
3、耐腐蝕能力——本系列產品采用不銹鋼內襯PTFE工藝,使產品防腐能力*
4、可在低溫場合使用——本系列產品采用特殊夾套工藝，零下200度場合也能應付自如
5、信號遠傳能力強——本產品信號輸出可為開關量、模擬量，可帶HART協議
原理與結構
1、工作原理：
?、糯判砸何挥?jì)其工作原理是根據阿基米德定律，利用浮子的重量與浮子排開液體的體積的重量相等的原理使裝有*性磁鋼的浮子隨液面變化而變化，浮子內磁力線的位置(即是實際液面位置)通過磁性作用驅動翻柱、翻板，當液面上升時，液相翻成紅色;液面下降時，氣相翻成白色或黑色。從而醒目地指示容器內液位變化。
⑵顯示面板上裝有標尺，這樣可直接讀出液位高度，在本體下端安裝有閥門，供取樣和排污用。
2、主要結構：
⑴(普通型)，它是由本體、浮子、面板框等部件組成。液位計與容器上下法蘭連接，連接時中間加閥門，安裝在一側。它適用于在不需要保溫或冷卻，且介質對奧氏體不銹鋼*的場合。
?、?保溫型)，它的結構在(1)型的基礎上增設保溫隔套管、保溫連接管、上下保溫連接管與設備保溫系統相連接，通過開啟閥門的大小即可達到所需要的溫度。
?、?側頂型)，它是由磁性浮球、浮標、側裝本體組件、面板框等部件組成，顯示位置為側面頂部，適于高溫、高粘稠介質或側開孔容器。
?、?頂裝型)，它是有面板框、頂裝本體組件、導向管、浮球等部件組成，顯示位置為頂部，適用于埋地式或頂部開孔貯槽、介質竄動不大的場合。
?、?抽真空型)，它的結構在⑴型的基礎上增設真空管，使液位計本體與外界隔離，適用于保溫、加熱、隔熱、降溫等場合。
?、?襯四氟型)，它的結構是在⑴型的基礎上內襯聚四氟乙烯，適用于常溫、常壓耐腐蝕性場合。
適用范圍
由于此產品線較長，可涵蓋溫度從-200℃～ 600℃，壓力從常壓到25MPa的大多數場合。 有側裝式， 如UHZ68-C0x型；有頂裝式，如UHZ68-D0x型；有防腐型，如UHZ68-DFx型；有衛生級，如UHZ68-W0x；有夾套 防凍型，如UHZ68-xxxJ1～UHZ68-xxxJ3；有吊繩型，如UHZ6－DS1型； 有旁通管型安裝式的，如UHZ68-Cxxa/b型。
技術參數
測量范圍：150～15000mm
精確度：±10mm
工作壓力：常壓～25MPa
工作溫度：-200～600℃
介質密度：0.5～2.0 g/cm3
介質密度差：≥150kg／m3（測量界位）
環境振動：頻率≤25Hz 振幅≤0.5mm
跟隨速度：≤0.08m/s
介質粘度：≤0.4Pa.S（可采用夾套加熱改善粘度條件）
過程連接：
側裝法蘭：DN25／PN1.0，PN1.6，PN2.5/HG20592～20635-97
頂裝法蘭：DN100／PN1.0，PN2.5凸面或DN100／ PN1.0，PN2.5凸面/HG20592 ～20635-97或者由客戶安裝尺寸。
材質：
主導管：1Cr18Ni9Ti；304；316L ；PP；PVC；PTFE
浮子：鈦；PTFE
| 關鍵詞： | 液位測控，界面測控 |
| 測量范圍[L]： （上下法蘭中心距） | 用戶提出 |
| 連接法蘭規格： | DN20 PN1.0RF 或用戶提出 |
| 接液材質： 321或304不銹鋼 316L不銹鋼 PVC塑料 不銹鋼襯四氟 | 321或304不銹鋼 或用戶 |
| 介質密度[g/cm3]： （由用戶提出） | ≥0.53 |
| 工作溫度[℃]： | ≤80℃,≤150℃,≤350℃ |
| 工作壓力[MPa]： | 0~4.0MPa |
| 輸出信號： | ----------- |
| 適用電壓/電流： | ----------- |
●用途與適用范圍
類型 | 型號 | 適用范圍及用途 |
普通型 | XT-UHZ P | 普通型浮子液位計是一種就地顯示儀表，廣泛應用于石油、化工、電力、輕工、環保等部門,對開口或承壓容器中的液位進行連續顯示。 |
防腐型 | XT-UHZ F | 特別適合于具有腐蝕性、毒性的液位測量指示（工作壓力≤1.6MPa；測量范圍≤2m）。 |
伴熱型 | XT-UHZ R | 適用于測量粘度比較大，溫度比較高或比較低的液體介質（該儀表需要使用伴熱裝置）。 |
高溫型 | XT-UHZ T | 適用于容器壓力小于10Mpa、溫度在200℃～450℃之間的液體介質的液位連續測量。 |
高壓型 | XT-UHZ Y | 適用于溫度為200℃以下、過程壓力高于10Mpa（20Mpa以下）的密閉容器內，測量液體介質的液位情況。 |
高溫高壓型 | XT-UHZ H | 適用于溫度高于200℃、過程壓力高于10Mpa（20Mpa以下）的密閉容器內，測量液體介質的液位情況。 |
防爆型 | XT-UHZ B | 適用于在易燃易爆環境里、需要電信號遠程傳輸?shù)那闆r，該儀表帶4mA～20mA電流信號或上下限報警設定的液位變送器等電子裝置。 |
頂裝型 | XT-UHZ D | 適用于各種地下流動介質儲罐，可在地面上顯示液位。不適合于強烈振動和強磁的工作場合（工作壓力≤1.6MPa；測量范圍≤2m）。 |
注：1、對于含有固體懸浮雜質、鐵磁性雜質的容器我公司可提供過濾裝置；
2、帶有變送輸出電信號的液位計，其介質溫度不超過100℃或者需要做降溫處理。
普通型
承受zui大工作壓力：常壓（1.0Mpa以下）
zui高工作溫度：80℃
測量范圍：0~12m
測量介質密度：0.5~1.8 g/cm3
默認過程連接：法蘭連接
顯示面板安裝默認方向：正向背對法蘭
防腐型
承受zui大工作壓力：： 10Mpa以下
zui高工作溫度：80℃
測量范圍：0~12m
測量介質密度：0.5~1.8 g/cm3
默認過程連接：法蘭連接
顯示面板安裝默認方向：正向背對法蘭
伴熱型
承受zui大工作壓力：10Mpa以下
zui高工作溫度：200℃
測量范圍：0~12m
測量介質密度：0.5~1.8 g/cm3
默認過程連接：法蘭連接
顯示面板安裝默認方向：正向背對法蘭
防霜型
承受zui大工作壓力：10Mpa以下
zui高工作溫度：80℃
測量范圍：0~12m
測量介質密度：0.5~1.8 g/cm3
默認過程連接：法蘭連接
顯示面板安裝默認方向：正向背對法蘭
高溫型
承受zui大工作壓力：10Mpa以下
zui高工作溫度：200～450℃
測量范圍：0~12m
測量介質密度：0.5~1.8 g/cm3
默認過程連接：法蘭連接
顯示面板安裝默認方向：正向背對法蘭
高壓型
承受zui大工作壓力：超過10MPa（31 MPa以下）
zui高工作溫度：200℃
測量范圍：0~6m
測量介質密度：0.5~1.8 g/cm3
默認過程連接：法蘭連接
顯示面板安裝默認方向：正向背對法蘭
高溫高壓型
承受zui大工作壓力：超過10MPa（20 MPa以下）
zui高工作溫度：200～450℃
測量范圍：0~6m
測量介質密度：
默認過程連接：法蘭連接
顯示面板安裝默認方向：正向背對法蘭
防爆型
承受zui大工作壓力：： 10Mpa以下
zui高工作溫度：120℃
測量范圍：0~12m
測量介質密度：0.5~1.8 g/cm3
默認過程連接：法蘭連接
顯示面板安裝默認方向：正向背對法蘭
頂裝型
承受zui大工作壓力：1.6MPa
zui高工作溫度：200℃
測量范圍：0~12m
測量介質密度：0.5~1.8 g/cm3
默認過程連接：法蘭連接
顯示面板安裝默認方向：正向背對法蘭
選型：
| XT-UHZ磁翻板液位計 | 翔騰儀表編號 | |||||||||
| 例：0-1000mm | 量 程 | |||||||||
| C | 普通側裝型 | 產品類型 | ||||||||
| F | 防腐型 | |||||||||
| R | 伴熱型 | |||||||||
| S | 防霜型 | |||||||||
| G | 高溫型 | |||||||||
| B | 防爆型(Bd為隔爆型、Bi為本安型) | |||||||||
| D | 頂裝型 | |||||||||
| L | 高壓型 | |||||||||
| H | 高溫高壓型 | |||||||||
其他 | ||||||||||
| A | 0.45-0.51 | 介質密度 (g/cm3) | ||||||||
| B | 0.51-0.65 | |||||||||
| C | 0.62-0.75 | |||||||||
| D | 0.75-0.9 | |||||||||
| E | 0.9-1.0 | |||||||||
| F | 1.0-1.8 | |||||||||
| 0 | 常壓 | 過程壓力(MPa) | ||||||||
| 1 | 其他(另注明) | |||||||||
| A | 304 | 主體材質 | ||||||||
| B | 316 | |||||||||
| C | 316L | |||||||||
| D | PVC/UPVC | |||||||||
| E | 304+F4 | |||||||||
| F | 304+PE | |||||||||
| 其他 | ||||||||||
| A | 翻柱現場顯示 | 顯示方式 | ||||||||
| B | 變送器輸出型(現場表頭顯示) | |||||||||
| C | 變送器輸出型(無現場表頭顯示) | |||||||||
| D | 其他型 | |||||||||
| A | 無報警點 | 報警代號 | ||||||||
| B | 有一個報警點 | |||||||||
| C | 有兩個報警點 | |||||||||
| D | 其他 | |||||||||
| 連接法蘭口徑例：(DN)50 | 法蘭口徑 | |||||||||
