遠傳輸出磁翻板液位計標準信號：4-20mA，兩線制；供電：24V.DC。
遠傳輸出磁翻板液位計通過配遠傳變送器，將現場數據傳送至二次顯示表或DCS系統。適用場合：磁翻板液位計廣泛用于電力、石油、化工、冶金、環保、船舶、建筑、食品等行業生產過程中的液位測量與控制。
概述

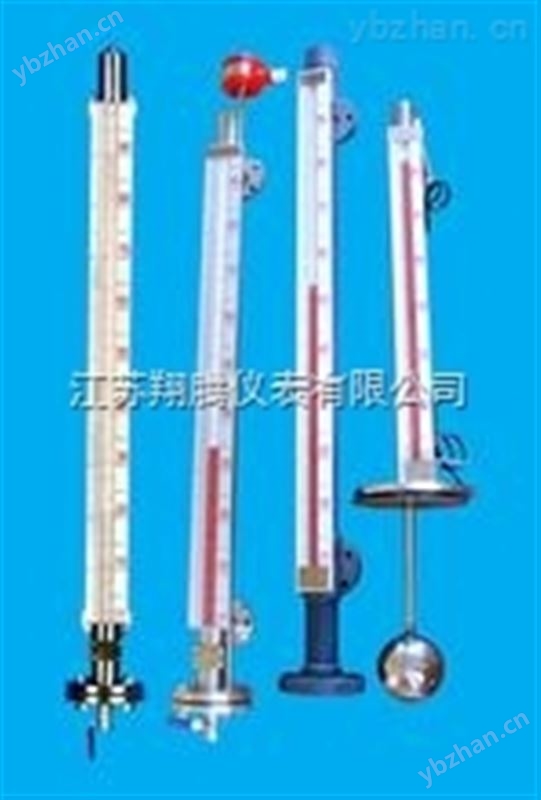

XT-UHZ型磁浮子液位計是以磁性浮子為感應元件，并通過磁性浮子與顯示色條中磁性體的耦合作用，反映被測液位或界面的測量儀表。用戶還可根據工程需要，配合磁控液位計使用，可就地數字顯示，或輸出4~20mA的標準遠傳電信號，以配合記錄儀表，或工業過程控制的需要。也可以配合磁性控制開關或接近開關使用，對液位監控報警或?qū)M(jìn)液出液設備進行控制。
原理結構

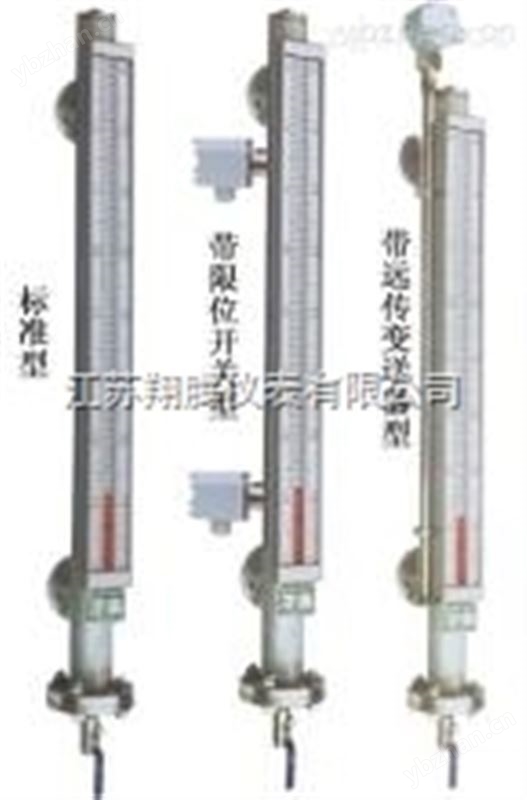

UHZ型磁浮子液位計主要有磁浮子、管體和顯示板構成，磁性浮子在管體內與液位同步浮動。浮子中的磁鋼通過磁耦合作用驅動顯示板上的柱體，同步轉動換顏色，液位上升時，紅半熒光柱連續反向外面，液位下降時，白半熒光柱連續反向外面，根據紅半熒光柱的數值就是液位測量高度。UHC型磁浮子液位計可配套安裝報警開關及遠傳變送器，實現遠距離報警和連續輸出4-20mA信號。
應用
技術參數
1 測量范圍：300~6000mm
2 精確度：指示±10mm
3 測量原理：浮力原理、磁耦合傳感技術
4 測量介質：各種液體及腐蝕、易燃易爆液體介質
5 輸出形式：現場顯示、報警、變送器輸出
6 工作壓力：≤6.3Mpa
7 介質溫度：≤450℃
8 介質密度：≥0.6g/cm3
9 介質粘度：≤0.15pa·s
10材質：各種牌號不銹鋼、PVC等
11連接方式：法蘭DN20、DN25
12安裝方式：側裝
特點
·高靈敏度(避免面板花臉現象)、寬視窗(便于觀看)。
·各種液體以及高溫、高壓、腐蝕性和易燃易爆介質液位的連續測量。
·現場指示、信號遠傳(4~20mA)、一機多能。
·顯示器以紅色指示液位，直觀、醒目。
·測量范圍大、全過程測量無盲區。
·顯示器與被測介質*隔離，安全、可靠。
基本差數：
測量范圍LD：200～15000mm
L1：與介質的比重及浮子的材質有關，詳見下表
介質比重 | L1（mm） | |
防銹鋁浮子（LF2） 及LF2氟塑包裹的浮子 | 不銹鋼浮子 （1Cr18ni9Ti） | |
0.45 | 463 |
|
0.55 | 286 |
|
0.65 | 210 |
|
0.75 | 166 |
|
0.85 | 140 | 340 |
0.95 | 120 | 260 |
≤1.0 | 113 | 220 |
D：￠52～￠83：￠115～￠200（視壓力而定）
測量精度：±10mm 介質溫度：≤80℃，也可制作成≤480℃
介質比重：≥0.4 介質粘度：≤0.02Pa·S
連接法蘭：
DN20 | PN（MPa） | |
0.6～2.5 | 4.0～16.0 | |
標準號 | HG20593-97 | HG20595-97 |
Dg15 | Pg（Kgf/cm2） | |
| 220 | 320 |
標準號 | H12-0-2 | H12-0-3 |
注：HG20595-97我廠液位計選用FM面 當液位計安裝受環境影響?？臻g位置L1＜300，訂貨時應明顯提出。
可選配報警器、變送器：
·GB型液位報警器(干簧管)
·VB型液位報警器(微動開關式)
·YB型液位報警器(隔爆式)
·BP型液位變送器(本安型)
·TR型液位變送器(靜壓式)

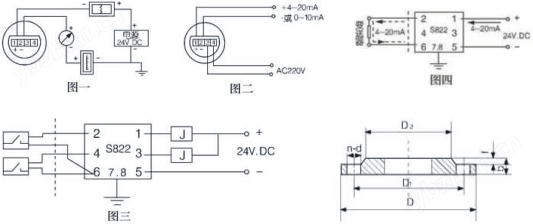

系統構成及接線
1、上下限開關輸出
由具有自保持作用的舌簧開關和轉換器組成，舌簧開關和轉換器分別安裝于現場和控制室，由轉換器提供三對觸點開關。

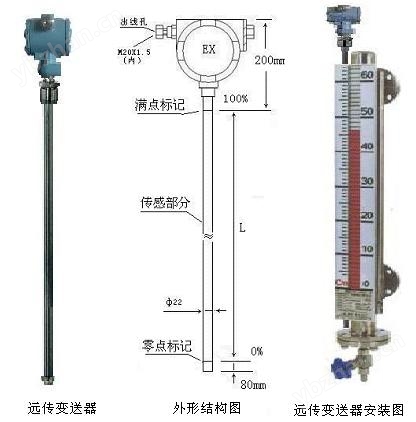

2、電遠傳
由測量單元和變送單元兩部分組成。
3、本安防爆
a 帶本安防爆，上、下限開關輸出型
防爆開關由舌簧開關和帶繼電器觸點的安全柵組成，可向用戶直接提供一對常開或常閉觸點。如用戶需更多觸點可特殊設計訂貨。(圖三)
b 帶本安防爆遠傳型
適合使用于∏類電氣設備(工廠用)、C級氣體，zui高表面溫度組別T4(135℃)。(圖四)
c 使用注意事項
①變送器外殼設有外接地，用戶使用時必須可靠接地。
②安全柵的使用應遵守有關使用說明內容。
③變送器與安全柵本安端的連接電纜為二芯屏蔽電纜，芯線截面積＞0.5m，電纜允許分布電容為0.8μF。
| 用戶自備法蘭 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 主要技術指標 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
安裝、使用與維修 1、安裝要求： ⑴液位計必須垂直安裝，偏差≤3mm。 ?、埔何挥嫓y量范圍超過4.5米時，在上下法蘭中間應增設中間支撐。 ?、峭搀w保持100mm距離內不能有吸磁性材料。 ?、雀∽友b入筒體時，切勿將浮標上下顛倒(磁性端在上)。 ⑸仔細檢查各連接處螺栓是否上緊之后儀表即可投入使用。 ?、时匦鸵何挥嫵匆陨弦蟀惭b外，還必須連接冷卻或加熱系統。 ?、说叵滦鸵何挥嬒劝褜?dǎo)管安裝在地下容器內，再把連接好的浮標、浮球、連桿裝入導管，然后安裝上半部。 2、使用： ⑴液位計投入運行時，應先打開上閥門，然后慢慢地打開下閥門，避免容器內的受壓介質急速流入管體，使浮子急速上升，造成翻柱跟蹤指示失靈或浮子受沖擊而損壞。 ?、埔何挥嬙诔鰪S前各部件按標準均已分別經過內壓和外壓試驗，安裝后不必再試壓，當容器和液位計連通后做內壓試驗時應將浮子取出，投入運行時再放入。 ?、窃谑褂眠^程中，由于液位突變或其它原因造成個別翻柱不能翻轉可以用校正磁鋼(附件)或浮子校正。 3、維修與保養： ?、女a(chǎn)品使用一段時間后，如介質有沉淀物時，應經常排污，清洗時關掉上下閥門并放空介質，排出液體，拆下下法蘭取出浮子，然后進行清洗。 ⑵產品在使用過程中如發現浮子及面板框損壞，可直接與我廠，并請?zhí)峁┊a(chǎn)品出廠編號，我廠備有產品檔案，以便及時提供部件更換。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
/s)型號
1．XT-UHZ的組成如下：
| XT-UHZ翻柱式磁浮子液位計 | ||||||||||
代碼 1 2 | 安裝方式 側裝式 頂裝式 | |||||||||
代碼 1 2 | 主體材質 ABS 1Cr18Ni9Ti | |||||||||
代碼 1 2 3 4 | 公稱壓力 0.6MPa( 僅適用于主體材質為 ABS 時 ) 1.6Mpa 2.5Mpa 4.0MPa | |||||||||
代碼 1 2 3 4 5 | 型式 基本型 帶上、下限開關輸出 帶電遠傳 (0~10mA 輸出 ,220V,AC) 帶電遠傳 (4~20mA 輸出 ,24V,DC) 帶本安防爆型遠傳 (4~20mA 輸出 ,24V,DC) | |||||||||
| 安裝間距 ( 測量范圍 ) | ||||||||||
L1 | 安裝深度 ( 頂裝式 ) (0~4000mm 任選 ) | |||||||||
| 介質 密度 | g/cm3 | ||||||||
2 ．型號標記示例：
示例 1 ： UHZ-1111 L=2500 ρ =0.6 側裝式 ,ABS(0.6MPa), 基本型 , 安裝間距 2500mm, 介質密度 0.6g/cm 3 。
示例 2 ： UHZ-2232 □ L=2500 L1=3000 ρ =0.5 頂裝式 , 不銹鋼 (2.5MPa), 帶上、下限開關輸出 , 測量范圍 2500mm. 安裝深度 3000mm, 介質密度 0.5g/cm 3 。
